베어링 롤링 요소의 내부 하중 분포를 계산합니다

베어링 롤링 요소의 내부 하중 분포를 보려면 창의 왼쪽에 있는 '롤링 요소 하중' 확인란을 클릭하고 다른 확인란의 선택을 취소한 다음 '보고서 업데이트' 버튼을 클릭하여 내용을 새로 고칩니다.

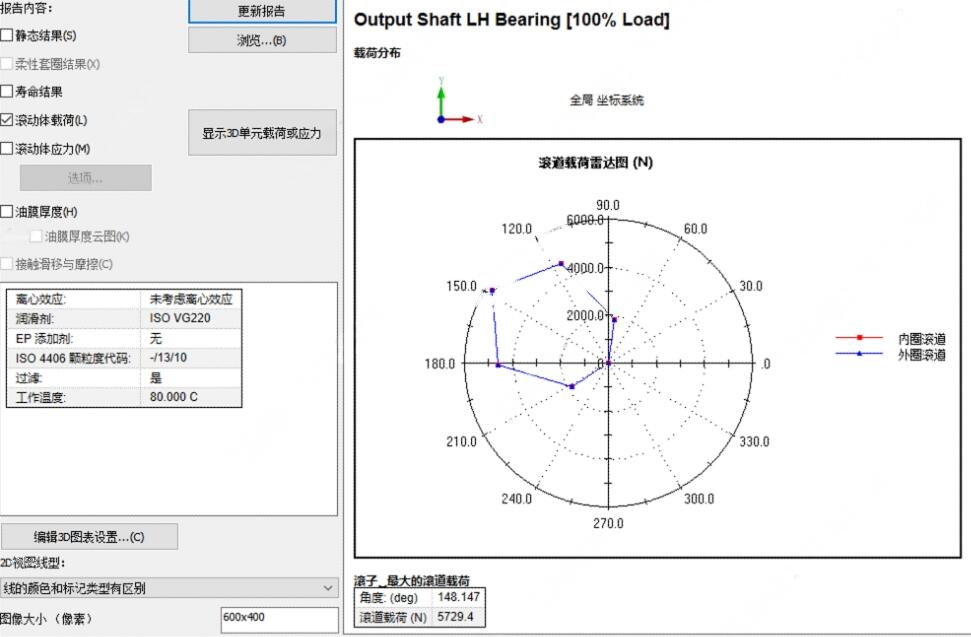

보고서를 아래로 스크롤하여 롤러의 하중 분포 차트를 봅니다. 베어링 롤러의 반경 방향 하중 분포 차트를 표시합니다. 시계 방향은 각도에 대해 양수이고, 직경의 크기는 뉴턴 단위로 측정된 각 롤링 요소의 정상 하중 크기를 나타냅니다.

결과에서 모든 롤러가 하중을 지지하는 것은 아니라는 것이 분명합니다. 이는 이 원통 롤러 베어링이 반경 방향 하중(축 방향 하중 없음)만 견디고 반경 방향 하중은 하중 지지 구역의 일부 롤러에만 작용하기 때문입니다. 이 베어링의 11개 롤러 중에서 5개 롤러만 작업 조건에서 하중을 지지합니다. 나머지 6개 롤러를 나타내는 점은 차트 중앙에 위치하여 하중이 0임을 나타냅니다.

5개의 하중 롤러 중에서 약 148도 위치에 있는 롤러가 최대 하중인 5.7kN을 지지합니다. Romax의 기본 규칙에 따라 이 롤러는 롤러 1로 표시됩니다(아래 참고 사항 참조).

하중 분포 레이더 차트는 다양한 유형의 베어링 계산에 적합하며 하중 지지 구역을 명확하게 표시할 수 있어 클리어런스 값과 최적의 예압력을 결정하는 데 도움이 됩니다. 베어링 하중 분포 결과는 전체 작동 범위(하중 스펙트럼)가 아닌 단일 토크 값에 해당하는 특정 작동 조건에 따라 다릅니다. 이 예에서는 100% 하중 조건이 사용됩니다.

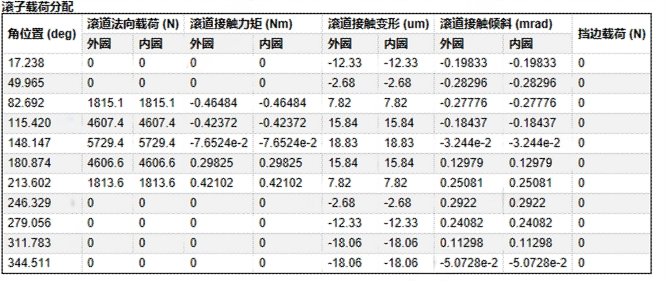

아래 목록은 각 롤러의 각도 위치, 접촉 하중, 토크, 변형, 기울기, 원심력 및 측면 하중을 제공합니다. 축력을 지지하는 원통 롤러 베어링만 측면 하중 결과(이 예에서는 0에 가까움)를 갖습니다.

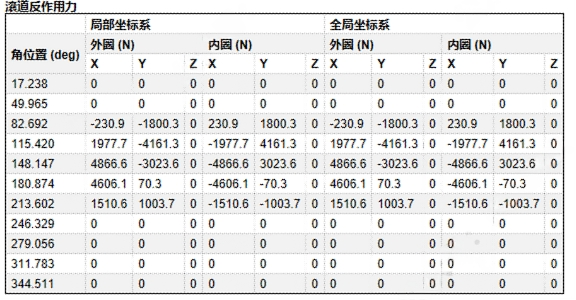

롤링 요소 하중은 샤프트 좌표계와 글로벌 좌표계에서 벡터 형태로 표현됩니다. 필요한 경우 이러한 값을 외부 모델에 적용하여 하우징 변형을 예측할 수 있습니다.

"Romax 소프트웨어에서 롤링 요소 위치에 대한 번호 매기기 원칙은 다음과 같습니다.

최대 하중을 받는 각도에 위치한 롤러는 자동으로 번호 1이 지정됩니다. 그런 다음 다른 롤링 요소에도 그에 따라 번호가 매겨집니다. 롤러 1로 지정된 롤러는 베어링 수명 및 응력 프로세스를 결정하는 데 중요합니다."

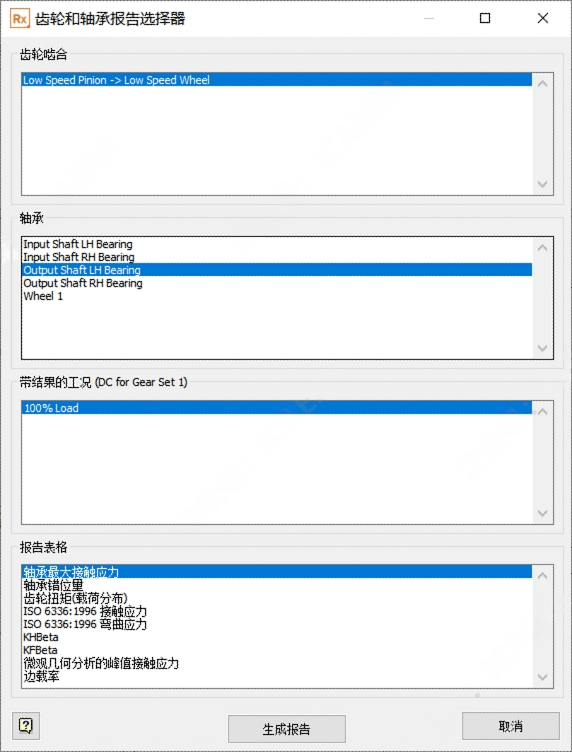

"기어 및 베어링 보고서 선택기는 선택한 기어 메시, 베어링 및 하중 사례 결과를 표시합니다. 보고서를 보는 단계는 다음과 같습니다.

소프트웨어 상단의 주 메뉴에서 "보고서"를 선택합니다.

그런 다음 "시스템 수준 > 기어 및 베어링 보고서 선택기"를 선택합니다.

참고: 결과를 보기 전에 적어도 하나의 하중 사례에 대한 정적 분석을 실행해야 합니다.

기어 보고서의 경우 사용자는 올바른 기어 메시 결과를 선택해야 하고 베어링 보고서의 경우 사용자는 올바른 샤프트를 선택해야 합니다. 원하는 보고서는 보고서 테이블 열에서 선택한 다음 "보고서 생성" 버튼을 클릭하여 보고서를 열 수 있습니다.
