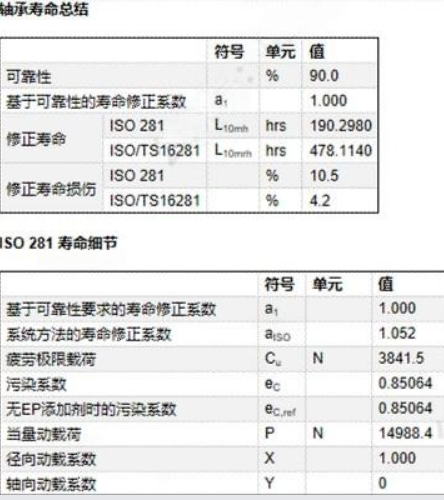

베어링 수명 분석 보고서

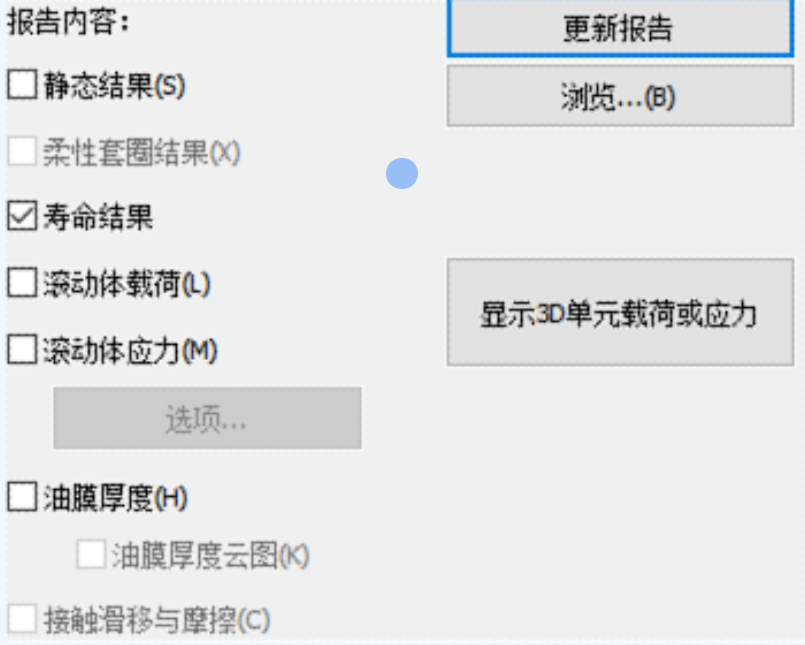

“수명 결과”를 선택하고 “보고서 업데이트”를 클릭하세요

1. ISO 281

2. Romax 조정 ISO 281

3. ISO/TS 16281 Basic

4. ISO/TS 16281 Advanced

5. DIN ISO Supplemental

6. Romax 조정 DIN ISO Supplemental

7. Romax Advanced Life

TS 16281 표준 계산에는 기본 및 고급의 두 가지 방법이 있습니다.

기본 계산 방법에서는 카파 값이 윤활유의 실제 점도와 필요한 점도의 비율을 기준으로 계산되며 오일 필름 매개변수는 사용되지 않습니다.

고급 방법은 오일 필름 두께를 사용하여 오일 필름 매개변수를 계산하고 카파 값은 이를 기준으로 계산됩니다. ISO/TS 16281 및 Romax 고급 수명 알고리즘은 사용자에게 고급 베어링 분석 모듈이 필요합니다.

다른 조건(예: 80%, 60%, 40%, 20% 부하 조건)에 대해 위의 작업과 분석을 반복하여 해당 고급 베어링 분석 결과를 얻을 수 있습니다.

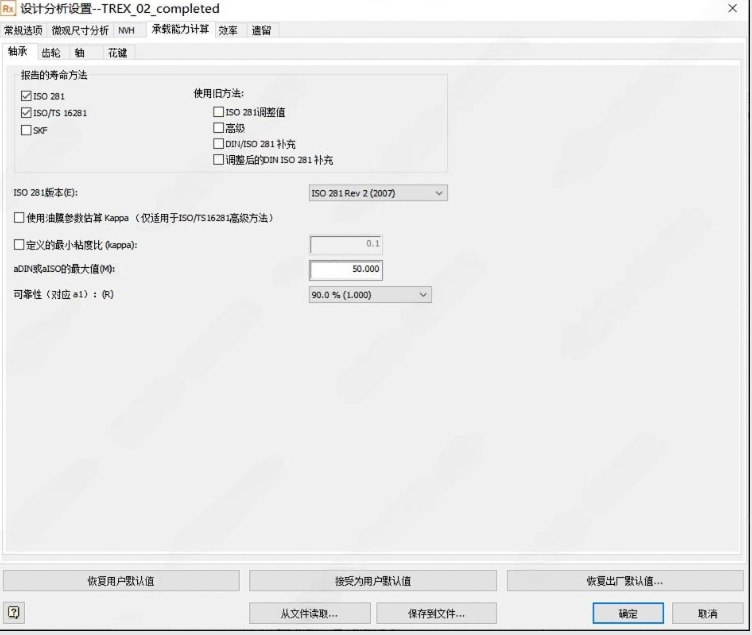

필요한 수명 계산 방법이 선택되었는지 확인하려면 기어박스 창으로 돌아가 분석 창을 열고 설정 탭을 클릭한 다음 하중 용량 계산 베어링 하위 탭을 선택해야 할 수 있습니다. 설정 분석 창에서 아직 선택되지 않은 경우 위쪽 옵션 상자에서 ISO/TS 16281 방법을 선택하고 ISO 281 Rev 2(2007)를 선택합니다.

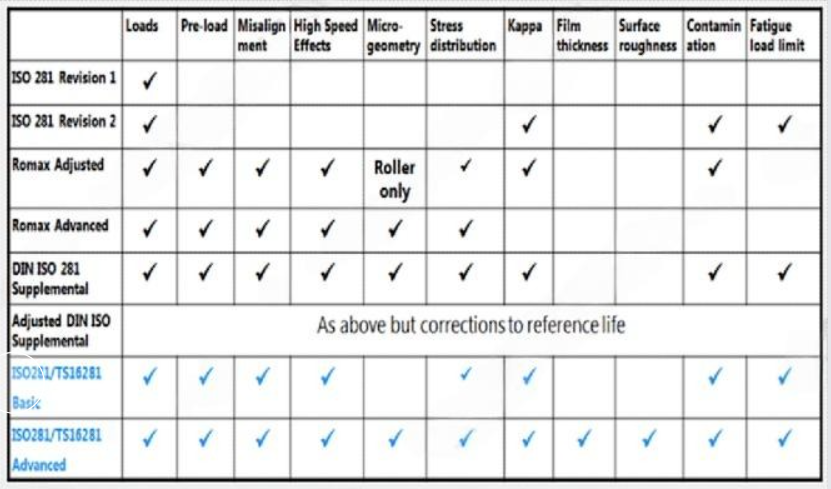

Romax 베어링 수명 계산 방법

Romax는 수년에 걸쳐 다양한 베어링 수명 계산 방법을 개발했습니다. 사용자에게 권장하는 두 가지 방법은 ISO 281과 ISO 281/TS 16281입니다.

ISO 281/TS 16281을 선택하면 수명 계산에 기본 방법 또는 고급 방법이 사용됩니다. 고급 베어링 세부 정보 섹션이 추정으로 설정된 경우 기본 방법이 사용됩니다. 사용자가 고급 베어링 세부 정보를 정의하는 경우 고급 방법이 사용됩니다. 이 튜토리얼의 목적을 위해 추정 정의 기능을 끄겠지만, 주어진 값은 변경하지 않을 것입니다.

ISO 281 Rev 2(2007) 표준을 사용하면 윤활 및 청결의 영향을 고려하여 수명 계수 aISO를 계산할 수 있습니다. 실제 베어링 수명에 더 근접하게 근사하려면 윤활제 속성을 설정해야 합니다. 윤활제 하위 메뉴에서 점도 및 온도와 같은 매개변수를 정의하여 계산을 완료합니다. 작업 5에서 윤활제에 대해 설명합니다.
