베어링 롤러의 폭을 따라 응력 분포를 계산합니다

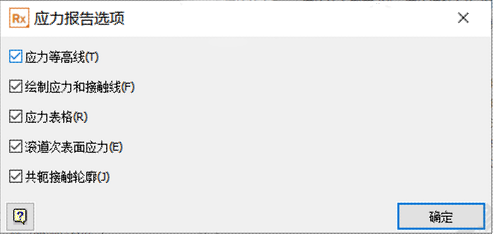

베어링 롤러 응력을 보려면 롤링 요소 응력 선택란을 선택합니다. 응력 보고서 옵션 창이 팝업되어 올바른 옵션을 선택할 수 있습니다. 표면 응력 옵션은 볼 베어링에만 사용할 수 있습니다. 모든 옵션을 선택하여 가장 자세한 롤링 요소 응력 결과를 표시합니다.

계산하는 동안 롤러는 여러 개의 얇은 조각으로 절단되고 각 조각의 응력이 계산됩니다. 일반적으로 조각의 두께는 소프트웨어에서 일관되지만 드럼 롤러의 경우 조각의 두께는 둥근 모서리에서 자동으로 조정됩니다. 이 조정은 롤러 프로파일 매개변수를 변경할 때 예측된 수명 또는 응력 변화의 원활한 전환 성능을 개선합니다.

보고서에는 다음이 포함됩니다:

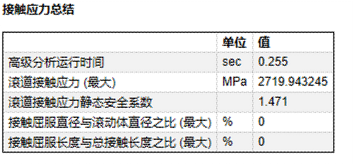

• 최대 접촉 응력 및 응력 안전 계수 - 베어링의 계산된 최대 접촉 응력과 최대 허용 접촉 응력의 비율입니다. 롤링 베어링의 접촉 응력은 일반적으로 4 GPa보다 크지 않아야 합니다. 이보다 큰 응력은 롤링 요소 또는 레이스웨이의 영구적인 변형을 일으켜 심각한 접촉 고장으로 이어질 수 있습니다.

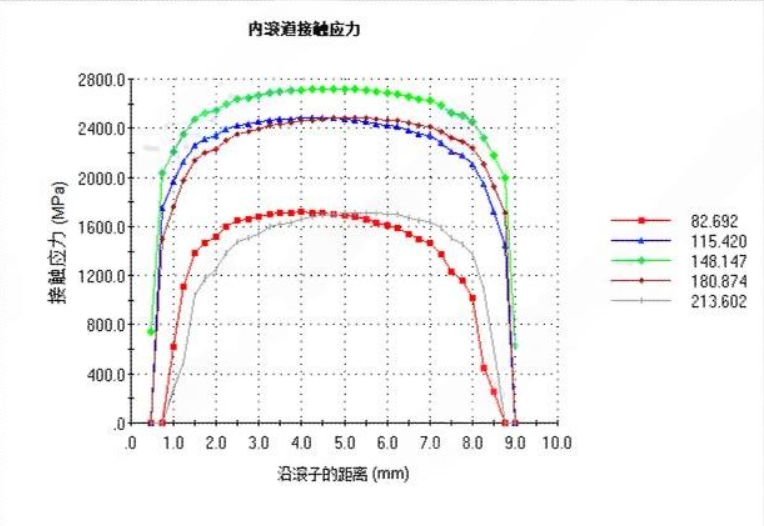

• 접촉 응력 프로파일 - 베어링 내부 접촉 응력 보고서는 롤러 길이와 접촉 응력의 곡선으로, 두 개의 그래프로 내부 레이스와 외부 레이스의 접촉 응력 결과를 보여줍니다.

계산 결과는 매끄럽고 균일하며 대칭적인 모서리를 가진 응력 곡선입니다. 피크 응력은 롤러 폭의 중간 근처에서 발생합니다. 베어링이 심하게 정렬되지 않으면 비뚤어진 접촉 응력 프로파일이 발생하고, 심각한 모서리 하중을 가진 롤러는 모서리에서 매우 큰 응력 피크를 갖게 됩니다.

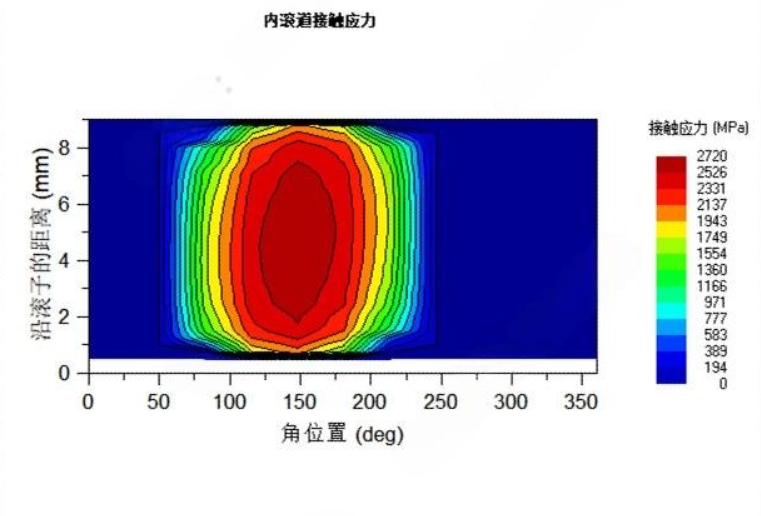

• 접촉 응력 등고선 플롯 - 응력 계산 결과는 레이스웨이 표면에서 접촉 응력 등고선 플롯을 만드는 데에도 사용됩니다. 하중 분포 플롯에서 볼 수 있듯이 최대 응력도 148도에서 생성됩니다.

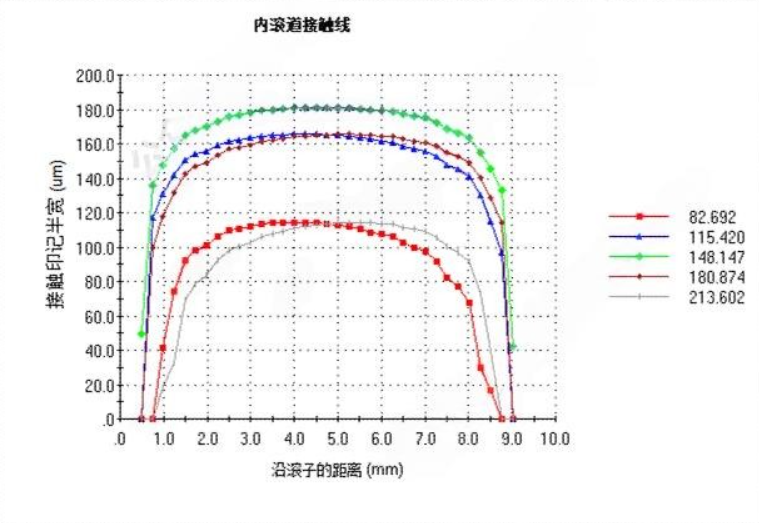

• 접촉 자국 그래프 - 내부 및 외부 레이스웨이의 접촉 자국 너비는 선 그래프로도 나타낼 수 있습니다. 롤러 접촉 자국의 너비는 롤러 길이를 따라 레이스웨이에 표시되며 특정 지점에서 접촉 타원의 너비의 절반으로 정의됩니다. 따라서 접촉 자국 너비는 접촉 응력에 비례합니다.

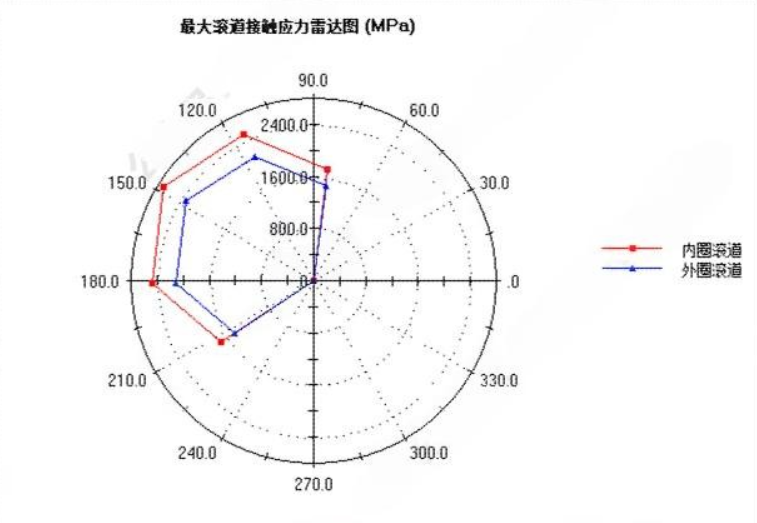

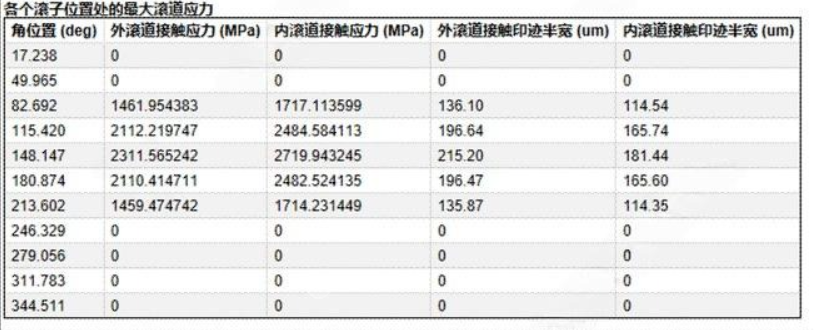

• 각 롤러의 최대 응력 - 이 표는 각 롤러의 최대 접촉 응력과 최대 접촉 흔적을 보여줍니다.

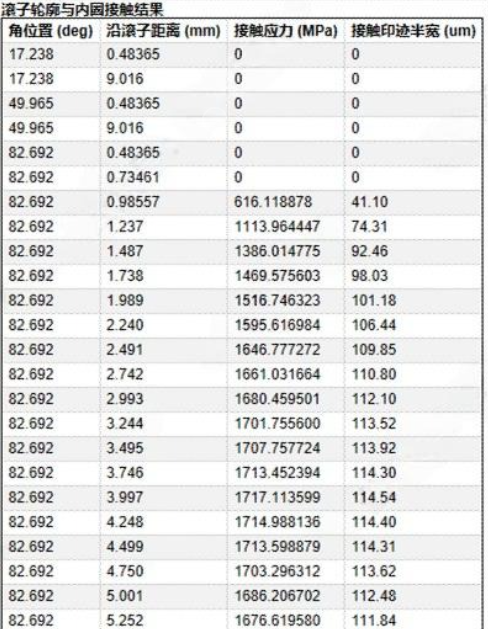

• 전체 스트레스 결과 표 - 모든 결과에 대한 완전한 보고서.

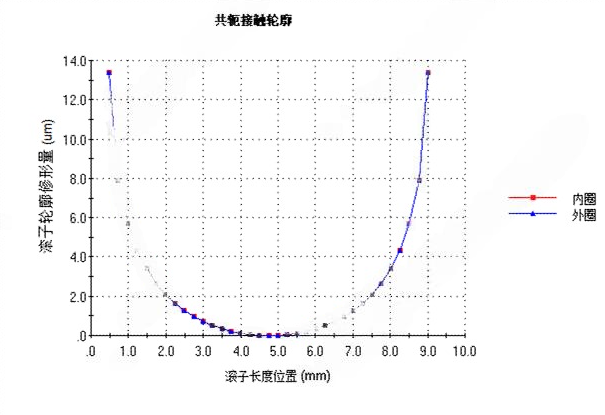

• 결합 접촉 프로파일 - 롤러와 레이스웨이의 결합 프로파일이 그래프와 표에 표시됩니다. 이 프로파일은 하중 조건의 변화로 인한 정렬 불량의 영향을 줄이고 견고성을 개선하는 데 사용할 수 있습니다.
