앵귤러 콘택트 베어링의 일반적인 설치 형태 및 설치 예방 조치
2018-09-05앵귤러 콘택트 볼 베어링은 일반적으로 쌍으로 설치되며 예압이 필요합니다. 적절한 설치는 향상된 작동 정확도와 연장된 베어링 수명을 보장합니다. 부적절한 설치는 정밀도를 손상시키고 수명을 단축시킬 수 있습니다.
1. 설치 구성

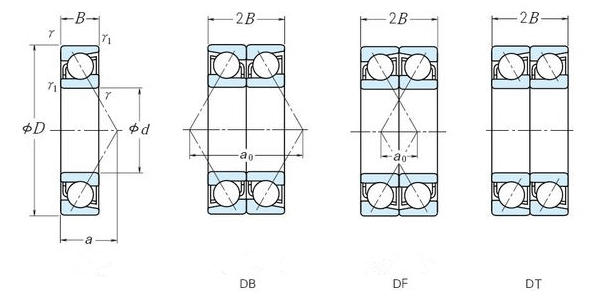

앵귤러 콘택트 볼 베어링은 다음과 같은 구성으로 설치할 수 있습니다: 뒷면끼리, 마주보게, 탠덤 배열.

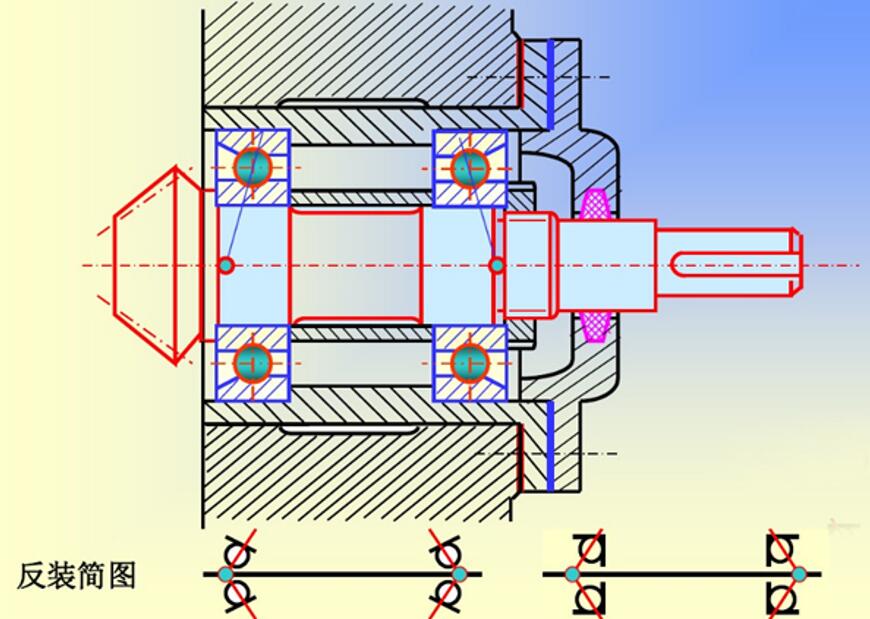

(1) 백투백 설치(DB 구성)
설명: 두 베어링의 넓은 끝이 서로 마주보게 되어 있습니다.
특성: 접촉각 선이 회전축을 따라 갈라지며, 반경 방향 및 축 방향 지지 강성이 증가하고 변형에 대한 저항성이 향상됩니다.
적용 분야: 높은 강성과 하중 분산이 중요한 곳에 사용됩니다.

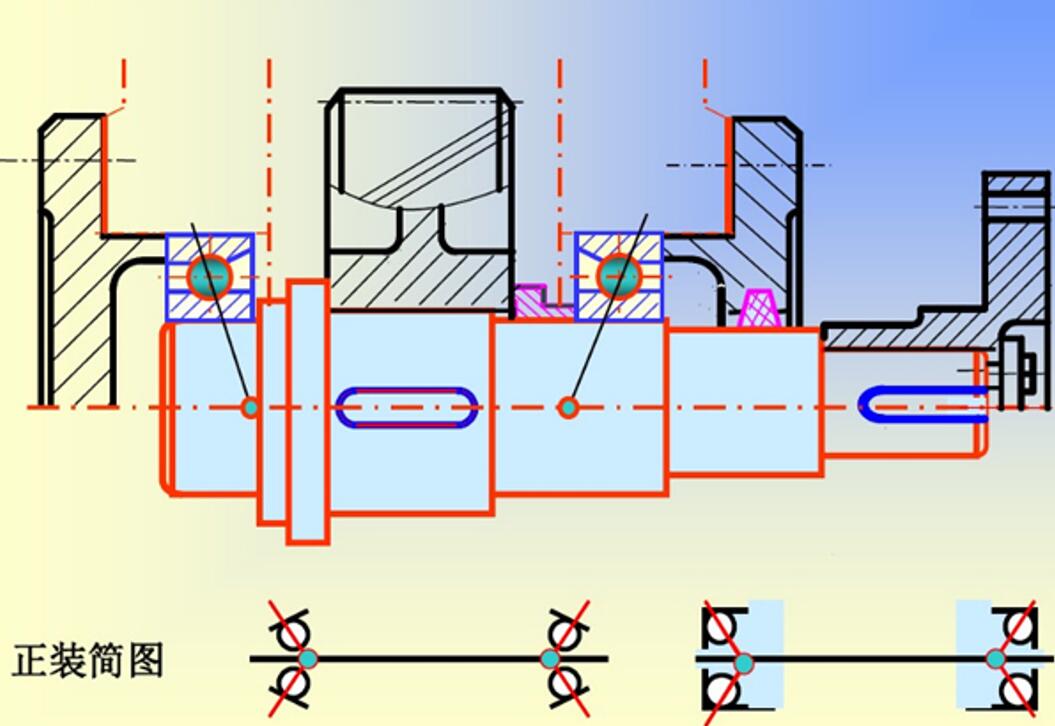

(2) 폐이스 투폐이스 설치(DF 구성)
설명: 두 베어링의 좁은 끝은 서로 마주보며 있습니다.
특성: 접촉각 선은 회전축을 따라 수렴하여 낮은 지지 강성을 제공하지만 약간의 정렬 오류를 수용할 수 있습니다. 압축 시 외부 링 사이의 원래 갭을 제거하여 예압을 증가시킵니다.Applications: Suitable for systems where moderate rigidity and alignment flexibility are needed.
(3) 탠덤 배열(DT 구성)
설명: 두 베어링의 넓은 끝은 같은 방향을 향하고 있으며 접촉각은 평행합니다.
특성: 베어링이 동일한 방향의 적용 하중을 공유할 수 있습니다. 축 안정성을 보장하기 위해 두 쌍의 탠덤 베어링을 서로 마주보게 설치해야 합니다.
적용 분야: 높은 단방향 축 방향 하중을 처리하는 데 사용됩니다.
2. 예압 계산 및 조정
계산: 예압은 베어링 링 하나의 단면을 연삭하거나 내부 링과 외부 링 사이에 두께가 다른 스페이서 링을 사용하여 베어링을 단단히 맞추고 볼이 궤도와 밀접하게 접촉하도록 하여 적용합니다.
조정: 예압은 무부하 테스트 실행 중에 미세 조정됩니다. 베어링은 최소 2시간 동안 작동 속도에서 테스트 실행을 거쳐야 하며, 온도 상승은 15°C를 초과해서는 안 됩니다.
설치 시 주의사항
- 설치 환경
베어링은 깨끗하고 먼지가 없는 방에 설치해야 합니다.
베어링은 주의 깊게 일치시켜야 하며, 스페이서 링은 내부 및 외부 링의 높이가 동일하도록 연삭해야 합니다. 평행도는 1μm 이내로 제어해야 합니다.
- 청결
설치 전 베어링을 깨끗이 씻으십시오.
세척하는 동안 내부 링 경사면을 위로 향하게 두십시오. 베어링은 저항 없이 부드럽게 회전해야 합니다.
베어링은 건조한 후 그리스나 오일로 윤활해야 합니다.
그리스 윤활의 경우 산화 방지, 방청 및 극압 특성이 있는 고품질 그리스를 사용하십시오. 그리스 충전량은 베어링 또는 하우징 부피의 30%-60%여야 합니다.
- 도구
균일한 힘의 분산을 보장하려면 특수 도구를 사용하여 설치하세요.
베어링을 직접 두드리는 것은 피하세요. 대신 슬리브나 유압 프레스를 사용하여 링의 끝면에 균일한 압력을 가하세요.
- 설치 전 검사
품질 확인을 위해 적합 표면, 어깨 끝면, 홈 및 연결 표면을 점검합니다.
모든 결합 및 연결 표면을 청소하고, 버를 제거하고, 가공되지 않은 주조 표면에 남아 있는 모래를 청소합니다.
- 저장 환경
베어링은 부식성 가스가 없는 깨끗하고 통풍이 좋은 환경에 보관하세요.
상대 습도는 65%를 초과해서는 안 됩니다. 장기 보관의 경우 주기적인 방청제를 바르십시오.
- 클리어런스 조정
단일 열 원추 롤러 베어링의 경우, 작동 조건과 설치 간섭에 따라 설치 중에 간극을 조정하십시오.
2열 원추 롤러 베어링과 워터 펌프 베어링은 일반적으로 공장에서 사전 조정된 클리어런스가 적용되어 추가 조정이 필요하지 않습니다.
- 회전 테스트
설치 후 회전 테스트를 실시합니다:
수동으로 샤프트나 하우징을 돌려서 비정상 여부를 점검합니다.
무부하, 저속 운전으로 시작하여 소음, 진동, 온도 상승 등을 모니터링하면서 점차적으로 속도와 부하를 증가시킵니다.
이상이 감지되면 즉시 중단하고 조립 상태를 검사하세요.
성공적인 테스트 결과가 나온 후에만 앵귤러 콘택트 볼 베어링을 사용하세요.
