선회 베어링의 소프트 존은 어떻게 형성됩니까?

선회 베어링은 결합 하중을 견딜 수 있는 대형 베어링으로, 상당한 축 방향, 반경 방향 하중 및 전복 모멘트를 동시에 견딜 수 있습니다. 선회 베어링에 소프트 존을 설치하기 위한 위치 요구 사항은 본질적으로 베어링의 수명을 개선하는 것을 목표로 합니다. 사용자와 제조업체의 관점에서 볼 때, 선회 베어링의 상부 및 하부 링의 소프트 존을 최적의 위치에 설치하는 것이 합리적입니다. 따라서 선회 베어링 제조업체로서 우리는 선회 베어링에 소프트 존의 위치를 정확하게 표시합니다.

선회 베어링의 롤링 레이스웨이의 직경이 크기 때문에 일반적으로 표면 경화가 사용됩니다. 이 공정에는 아세틸렌 화염으로 경화해야 하는 작업물의 표면을 가열한 다음 물로 냉각하는 것이 포함됩니다. 이 공정은 지속적으로 완료됩니다. 가열 화염총과 물총은 함께 설치되고 작업물을 따라 원주 방향으로 이동합니다. 이동이 360도에 가까워지면 가열 및 분사가 즉시 중단되므로 가열된 영역과 분사된 영역 사이에 중복이 없어야 합니다. 이 두 영역 사이에 중복이 있는 경우 작업물에 균열이 발생할 수 있습니다. 접선 방향을 따라 처리되지 않은 영역의 너비는 일반적으로 약 15mm입니다. 회전 베어링의 이 15mm 영역을 소프트 존이라고 합니다. 일반적으로 Fenghe는 작업물의 소프트 존 위치에 강철 문자 "S"를 각인하여 특정 위치를 나타냅니다.

선회 베어링의 기본 구조

선회 베어링은 일반적으로 내부 링, 외부 링, 롤링 요소 및 케이지로 구성됩니다. 이러한 설계는 원활한 회전을 유지하면서 큰 하중을 견딜 수 있도록 합니다. 복잡한 작업 환경으로 인해 선회 베어링은 장기간 안정적인 작동을 보장하기 위해 우수한 내마모성과 강도를 가져야 합니다.

소프트 존의 정의 및 기능

선회 베어링에서 연성 영역은 열처리 중에 경화되지 않은 영역을 말합니다. 이 부분은 일반적으로 약 15mm의 너비로 롤링 레이스웨이를 둘러싸고 있습니다. 연성 영역이 있으면 작동 중에 선회 베어링이 하중을 효과적으로 흡수하고 분산하는 동시에 온도 변화로 인한 균열이나 기타 손상을 방지할 수 있습니다.

소프트 존의 형성 과정

열처리 공정

선회 베어링의 열처리는 주로 표면 경화 기술을 사용합니다. 이 공정에서 제조업체는 아세틸렌 화염을 사용하여 경화가 필요한 작업물 표면을 가열한 다음 물로 빠르게 냉각합니다. 이 공정은 가열된 영역과 냉각된 영역 사이에 겹침이 없도록 연속적으로 수행해야 합니다. 이 두 영역 사이에 겹침이 있으면 작업물에 균열이 생길 수 있습니다.

구체적으로, 가열 화염총과 물총은 작업물을 따라 원형 운동으로 함께 움직입니다. 360도 운동에 접근하면 가열과 분사가 즉시 중단되어 균일한 경화 영역이 형성됩니다. 처리되지 않은 15mm 영역은 소프트 존이 됩니다. 이 설계는 실제 적용 시 인성과 내구성을 모두 개선하는 데 도움이 됩니다.

소프트 존 위치 표시

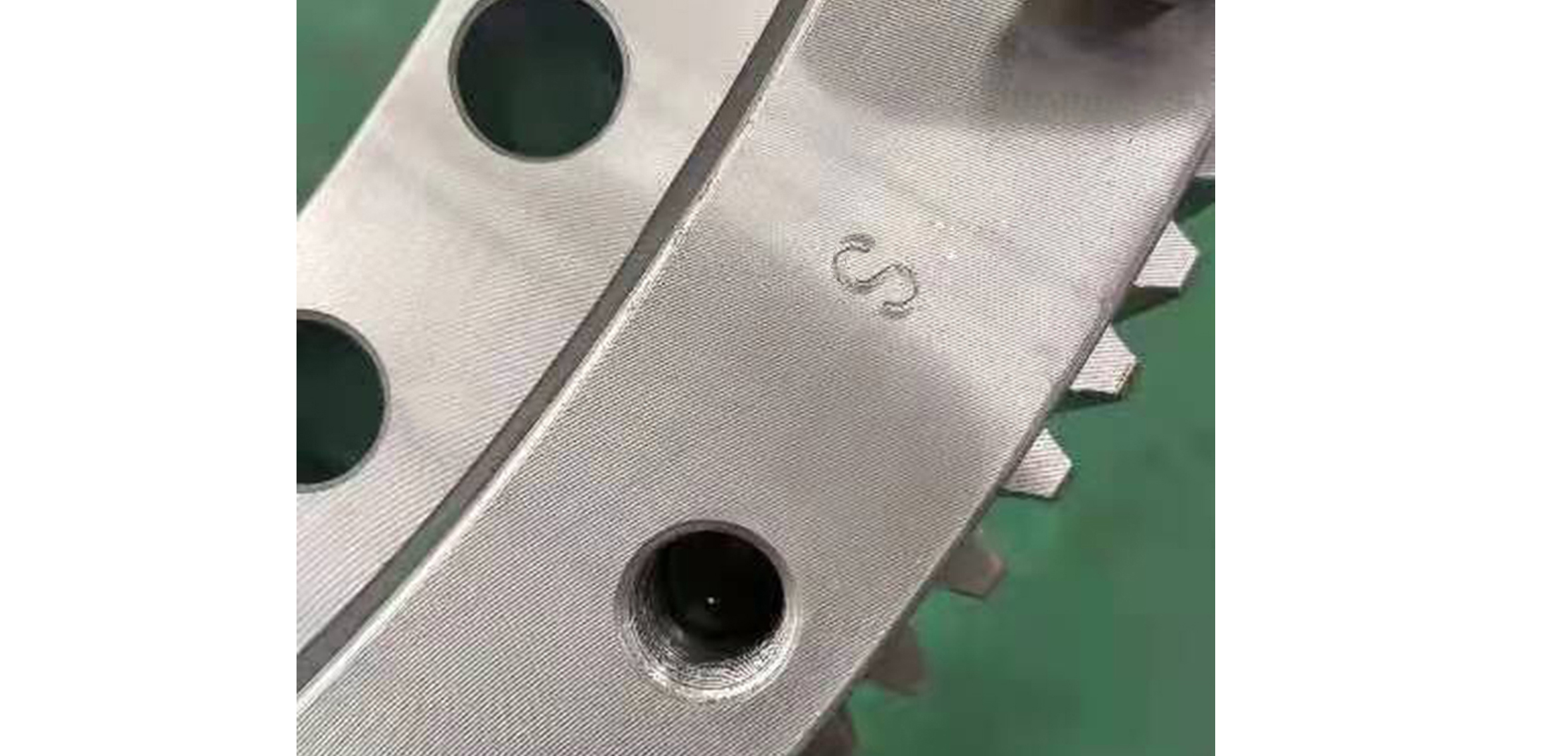

사용자가 설치 중에 소프트 존 위치를 올바르게 식별할 수 있도록 많은 제조업체는 제품에 이러한 영역을 강철 문자 "S"와 같은 기호로 표시합니다. 이러한 표시는 사용자가 설치 중에 소프트 존 영역에 하중을 가하는 것을 방지하는 데 도움이 될 뿐만 아니라, 유지 보수 담당자가 정기 검사 중에 장비 상태를 더 잘 이해하는 데도 도움이 됩니다.

소프트 존이 선회 베어링 성능에 미치는 영향

서비스 수명 증가

소프트 존 위치를 설계하고 정확하게 표시하면 선회 베어링의 서비스 수명을 크게 연장할 수 있습니다. 하중이 올바르게 적용되면 마모와 피로를 효과적으로 줄여 전체 장비 수명을 연장할 수 있습니다.

고장 위험 감소

부적절하게 설치한 경우(특히 소프트 존 영역에 하중을 적용한 경우) 선회 베어링에 걸림이나 이동성 감소와 같은 문제가 발생할 수 있습니다. 따라서 설치 중에 소프트 존 영역을 부하가 낮거나 없는 영역에 배치하여 고장 위험을 최소화하는 것이 중요합니다.

유지  및 관리

선회 베어링의 작동 상태를 정기적으로 점검하고 적절한 윤활을 보장하는 것은 정상적인 작동을 유지하는 데 필수적인 조치입니다. 윤활이 부족하면 마찰이 증가하여 이동성에 영향을 미칠 수 있습니다. 따라서 유지 관리 중에 소프트 존 영역의 비정상적인 마모나 손상 징후에 특히 주의해야 합니다.

결론

선회 베어링의 소프트 존은 열처리 중 정밀한 제어를 통해 형성되는 필수적인 구조입니다. 그 설계는 성능과 서비스 수명에 직접적인 영향을 미칩니다. 적절한 설치 및 유지관리는 장비 작동 효율성을 효과적으로 향상시키고 고장률을 줄일 수 있습니다. 소프트 존이 형성되는 방식과 그 기능을 이해하는 것은 엔지니어링 기계 산업의 전문가에게 매우 중요합니다. 장비의 더 나은 관리 및 유지관리에 도움이 되어 장기적으로 안정적인 작동을 보장합니다.
