인치 테이퍼 롤러 베어링 정밀 공차 등급 표준

인치 테이퍼 롤러 베어링은 치수가 인치로 측정되는 테이퍼 롤러 베어링을 말합니다. 인치 테이퍼 롤러 베어링의 공차 등급도 독립적이며 미터법 테이퍼 롤러 베어링의 공차와 완전히 다릅니다. 예를 들어, 인치 테이퍼 롤러 베어링의 내경 및 외경 공차는 양수이고, 미터법 테이퍼 롤러 베어링의 내경 및 외경 공차는 음수입니다.

1. TIMKEN 인치 테이퍼 롤러 베어링의 공차 등급은 4, 2, 3, 0, 00 등급으로 나뉘며 정확도는 낮은 것부터 높은 것까지입니다. TIMKEN 미터법과 ISO/DIN 표준의 공차 등급은 다음 표에서 비교됩니다.

2. 인치 테이퍼 롤러 베어링은 6개의 허용 오차 수준으로 제조할 수 있지만, 수준 4와 2가 일반적으로 사용되며 일반적으로 "표준" 수준이라고 합니다. 수준 2는 수준 4보다 더 정밀하게 제어되는 특정 허용 오차가 있으므로 특정 응용 분야에서 더 필요할 수 있습니다. 3, 0, 00, 000은 정밀 수준입니다.

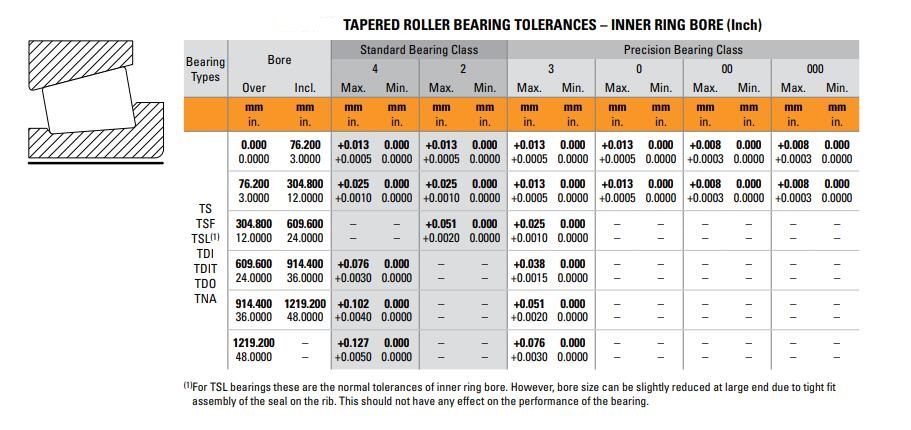

• 내부 링 보어 허용 오차
• 외륜 외경 허용오차

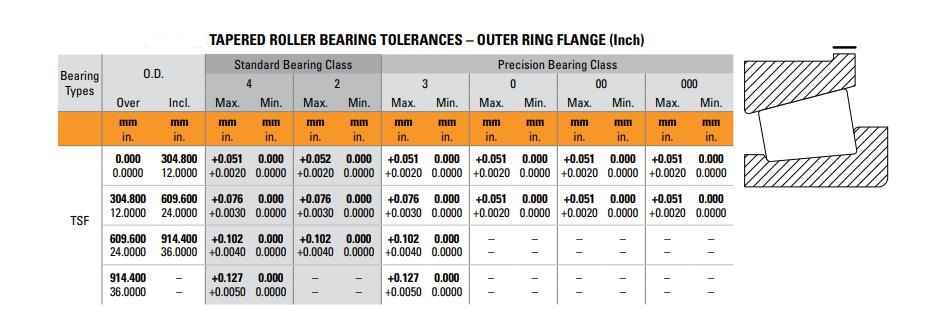

• 외륜 플랜지 공차

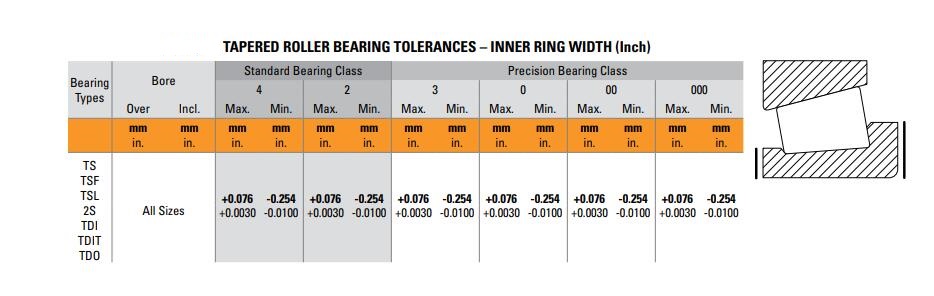

• 내부 링 폭 허용 오차

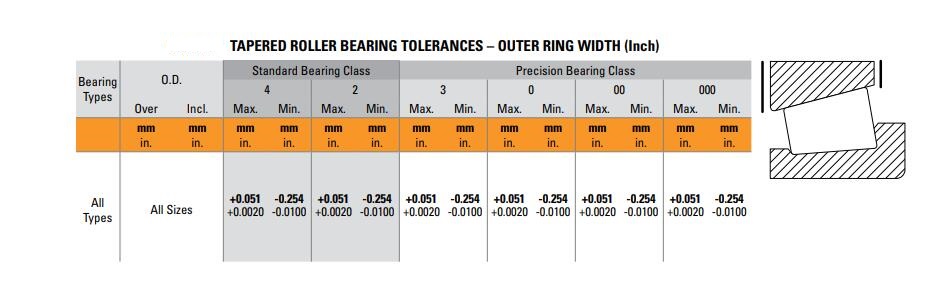

• 외부 링 폭 허용 오차

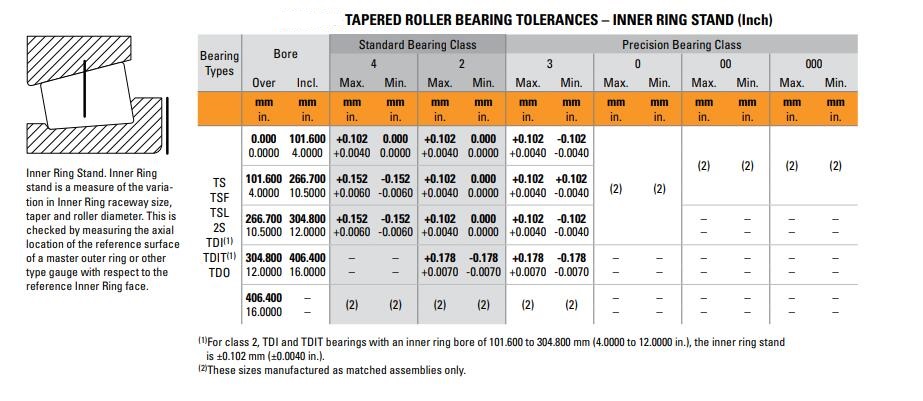

• 내부 링 스탠드 허용 오차

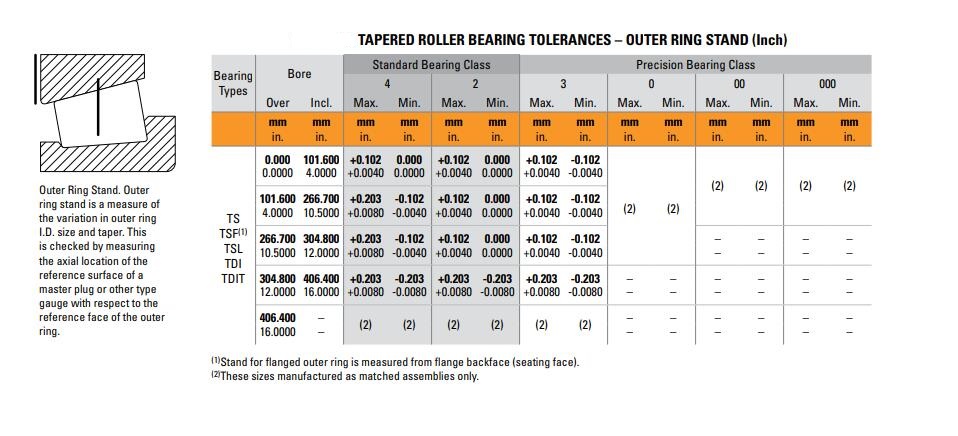

• 외륜 스탠드 허용 오차

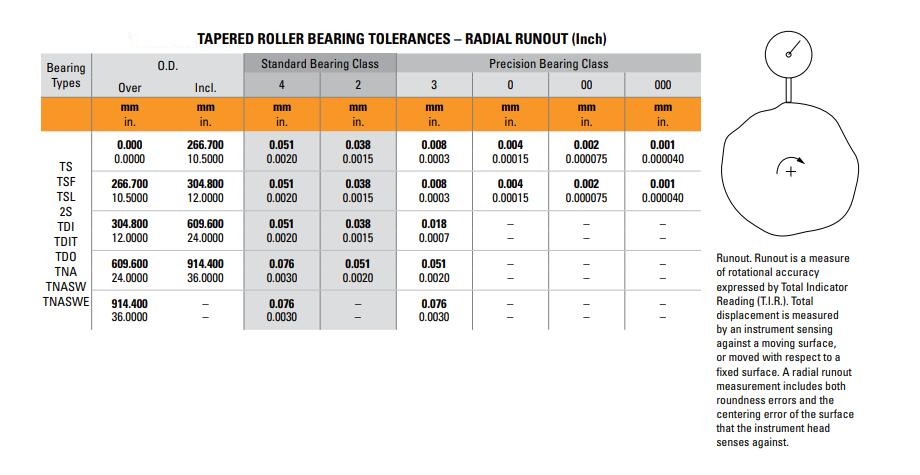

• 방사형 런아웃 허용 오차

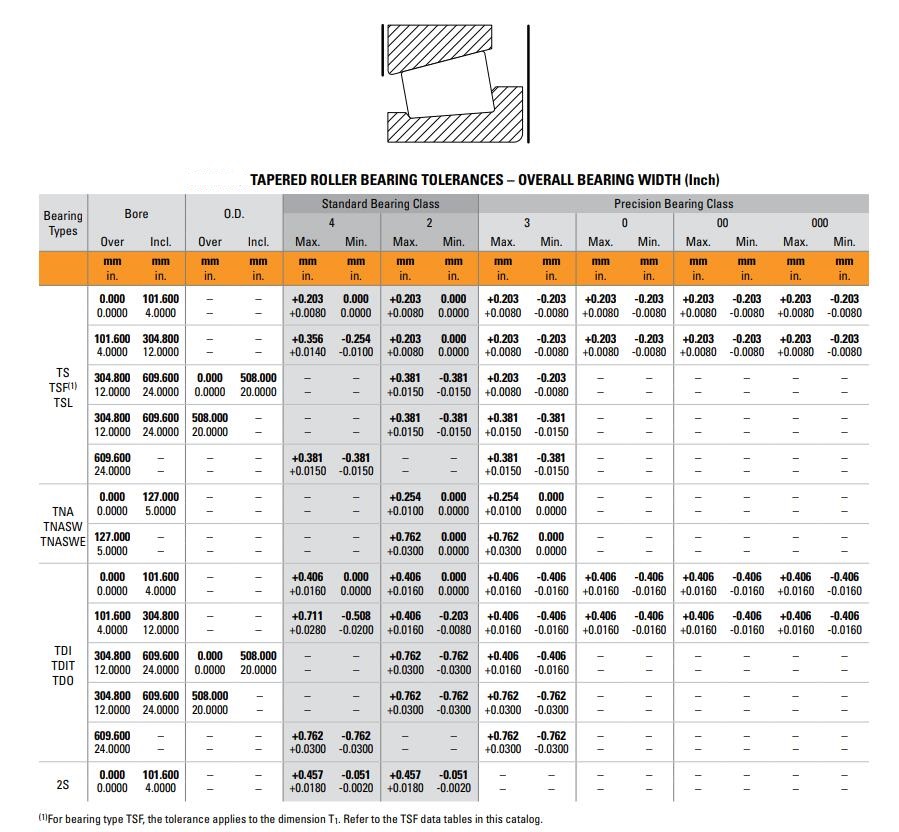

• 전체 베어링 폭 허용 오차

인치 테이퍼 롤러 베어링에 대한 자세한 정보가 필요하면 QIBR에 문의하세요.
