수치 제어 공작 기계는 다양한 베어링을 사용합니다

수치 제어 공작 기계는 다양한 베어링을 사용합니다. 다음은 몇 가지 일반적인 유형입니다:

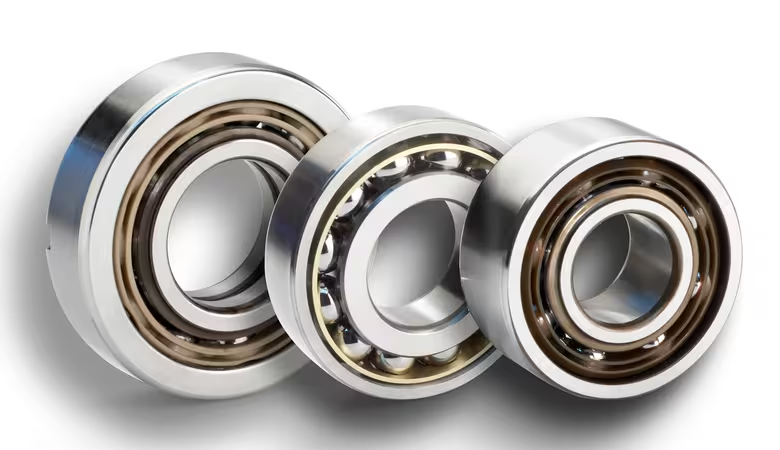

I. 앵귤러 콘택트 볼 베어링

1. 특성

1. 방사 및 축 방향 하중을 동시에 견딜 수 있습니다.
2. 접촉각의 크기는 특정 요구 사항에 따라 설계할 수 있습니다.다른 접촉각은 하중 지지 용량과 축 방향 강성에 차이가 있습니다.
3. 작은 마찰 계수로 고속 작동에서 우수한 성능을 발휘하여 수치 제어 공작 기계의 고속 절삭 작업 요구 사항을 충족할 수 있습니다.

2.수치 제어 공작 기계의 응용 분야

수치 제어 공작 기계의 스핀들 구성 요소에 자주 사용됩니다. 예를 들어, 고속 가공 센터의 스핀들 전단에서 앵귤러 접촉 볼 베어링은 쌍으로 또는 여러 그룹으로 사용되어 절삭 공구에 대한 고정밀 회전 지지를 제공하여 가공의 정확성과 표면 품질을 보장합니다.

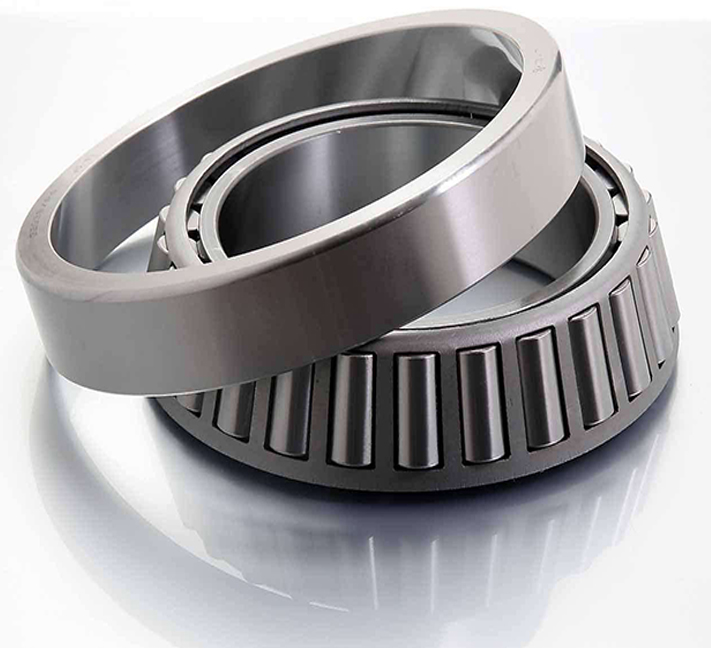

II. 테이퍼 롤러 베어링

1.특성

1. 동시에 큰 반경 방향 및 단방향 축 방향 하중을 견딜 수 있습니다.
2. 롤러와 내륜 및 외륜의 레이스웨이 사이의 접촉선이 베어링 축에서 수렴하여 하중 분포가 더 합리적이고 강력한 하중 지지 용량을 갖습니다.
3. 우수한 강성과 내충격성을 가지고 있습니다.

2.수치 제어 공작 기계에서의 응용 분야

수치 제어 공작 기계의 스핀들 후단과 큰 축 방향 및 방사형 힘을 견디는 일부 부품에 자주 사용됩니다. 예를 들어, 일부 중장비 수치 제어 공작 기계의 스핀들 시스템에서 테이퍼 롤러 베어링은 앵귤러 접촉 볼 베어링과 함께 사용하여 공작 기계의 중절삭 가공 중 스핀들 지지에 대한 요구 사항을 충족할 수 있습니다.

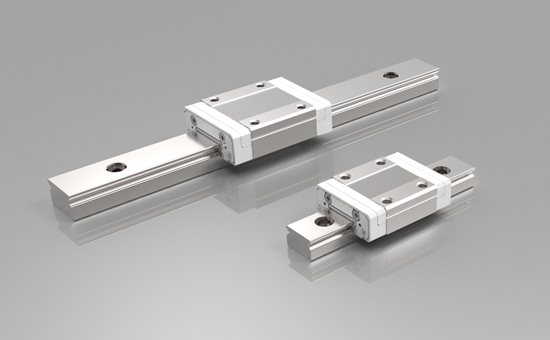

III. 선형 가이드용 볼 선형 베어링

1.특성

1. 이들은 마찰 저항이 극히 작은 선형 운동을 위해 특별히 설계되었으며 고정밀 선형 운동을 달성할 수 있습니다.
2. 가이드 레일과 슬라이더 사이로 여러 개의 볼이 굴러갑니다. 볼과 가이드 레일, 슬라이더 사이의 접촉은 점 접촉으로, 매끄러운 움직임이 발생합니다.
3. 이들은 높은 위치 정확도와 반복 위치 정확도를 가지고 있어 수치 제어 공작 기계 가공 중 좌표축의 정밀한 이동에 대한 요구 사항을 충족할 수 있습니다.

2.수치 제어 공작 기계에서의 응용 분야

이들은 수치 제어 공작 기계의 다양한 좌표축의 퀵 랠 시스템에서 널리 사용됩니다. 예를 들어, 수치 제어 밀링 머신의 X, Y, 2좌표축 가이드 휠에서 볼 선형 베어링은 작업대와 안장과 같은 구성 요소가 가이드 휠을 따라 정확하고 원활하게 움직일 수 있도록 하여 가공 중에 절삭 공구의 위치 정확도를 작업물에 대해 보장합니다.

IV. 심구 볼 베어링

1.특성

1. 주로 반경 방향 하중을 지지하며 일정량의 축 방향 하중도 지지할 수 있습니다.
2. 구조가 간단하고 사용하기 편리하며 비용 대비 성능이 높습니다.
3. 작동 정확도가 높고 고속 회전이 필요한 경우에 적합합니다.

2.수치 제어 공작 기계의 응용 분야

수치 제어 공작 기계의 보조 전달 시스템에 널리 사용됩니다. 예를 들어, 수치 제어 선반의 타이 스톡 슬리브, 자동 공구 교환기의 공구 매거진 회전 샤프트 및 기타 부품에서 심구 볼 베어링은 신뢰할 수 있는 지지를 제공할 수 있습니다.
