베어링 씰이란 무엇인가? 베어링 씰은 어떻게 분류되고 선택되는가?
2023-07-19베어링에는 많은 양의 유체 그리스가 포함되어 있으므로 베어링 작동 중 그리스 누출을 방지하기 위해 베어링을 밀봉해야 합니다. 이것이 베어링 밀봉의 시작입니다. 나중에 생산 및 수명에서 베어링은 종종 오염이 심하고 먼지가 많고 습한 환경에서 사용되며 오염 물질은 베어링 마모를 일으키고 습기는 베어링을 부식시킨다는 것이 발견되었습니다. 따라서 밀봉은 점점 더 중요한 역할을 합니다.
밀봉 형태에서 씰은 주로 접촉형과 비접촉형으로 나뉩니다. 비접촉 씰에서는 씰 링과 롤링 요소 사이에 직접 접촉이 없고 윤활제가 채워져 있으므로 고속 장면에 더 적합합니다. 접촉 씰은 샤프트에 직접 압착되어 밀봉 성능이 좋지만 직접 접촉으로 인해 마찰 토크와 온도 상승이 더 높습니다. 또한 립이 샤프트와 접촉하여 회전하기 때문에 접촉 씰의 유형이 밀봉 부분의 선형 속도를 결정합니다.
비접촉 밀봉

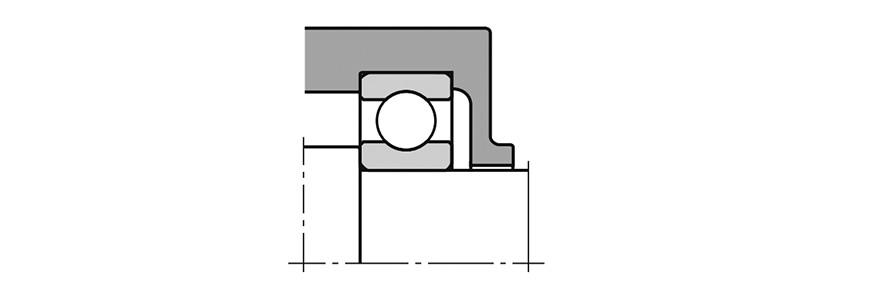

• 비접촉 씰의 가장 간단한 구성은 위 그림과 같이 갭 씰입니다. 씰링 효과를 높이기 위해 샤프트와 베어링 하우징 사이의 간극은 가능한 한 작아야 합니다.

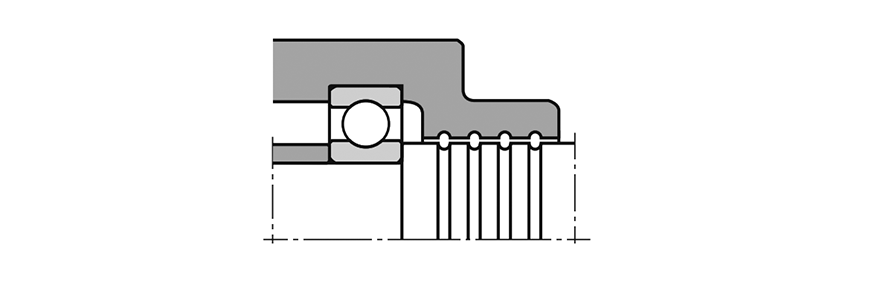

• 갭 씰에서 진화한 오일 그루브 씰은 베어링 시트의 내경에 여러 개의 동심 오일 그루브가 있어 씰링 효과가 더 좋습니다. 오일 그루브에 저장된 윤활제는 오염 물질, 먼지 등의 유입을 효과적으로 방지할 수 있습니다.

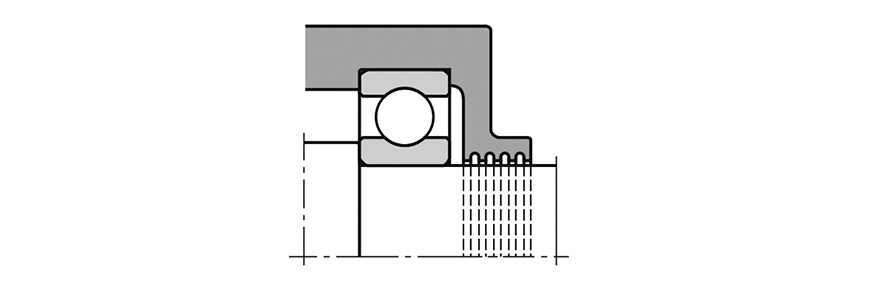

• 베어링 하우징은 내경에 오일 홈이 있으며 샤프트에도 오일 홈이 있을 수 있으며, 이를 통해 밀봉 효과가 더 좋아집니다.
• 샤프트, 베어링 하우징, 베어링이 조립되어 있고 베어링이 지속적으로 회전해야 하기 때문에 장치가 결합되는 곳에 크거나 작은 틈새가 생기고, 이는 외부 오염이 유입되거나 내부 윤활이 퍼지는 창문이 됩니다. 이 과정을 늦추기 위해 미로 씰이 발명되었습니다. 이름에서 알 수 있듯이 미로와 같은 통로를 형성합니다.

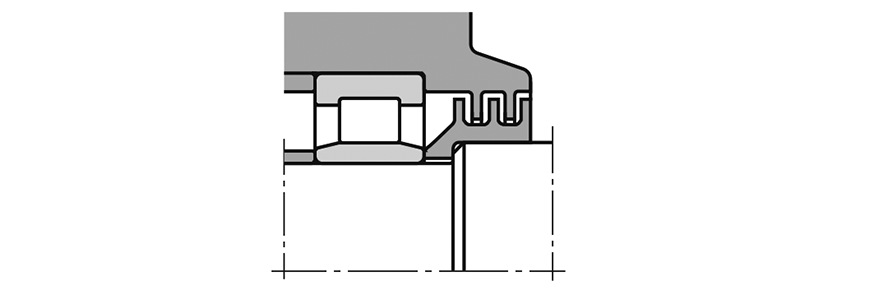

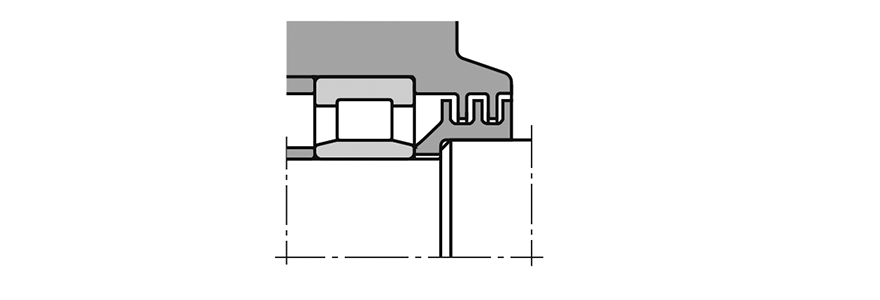

• 미로 씰은 축 방향, 방사 방향 및 자체 정렬 유형으로 구분됩니다. 방사형 미로 씰은 대부분 분할 베어링 시트에 사용됩니다. 축 방향 미로 씰과 비교할 때 방사형 미로 씰은 밀봉 효과가 더 좋습니다. 자체 정렬 미로 씰의 미로 통로는 경사져 있으므로 샤프트가 베어링 시트에 대해 기울어져도 미로의 융기된 부분과 접촉하지 않습니다.
접촉 밀봉

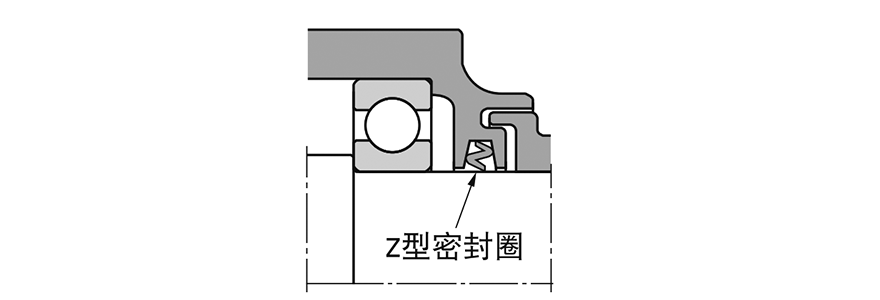

• 접촉 씰에는 라인 접촉과 표면 접촉의 두 가지 유형이 있습니다. 일반적인 라인 접촉 씰에는 Z형 씰이 포함되며, 이는 그리스 씰을 형성하기 위해 Z자 모양의 단면을 가진 접촉 씰 링입니다.
• 일반적인 표면 접촉 유형으로는 V형 씰이 있는데, 여기서는 씰링 립이 축 접촉하고 접촉 표면이 더 크고 씰링 효과가 향상됩니다. 동시에 V형 씰의 특수 설계는 원심력을 사용하여 침입하는 이물질과 물을 배출할 수 있습니다.

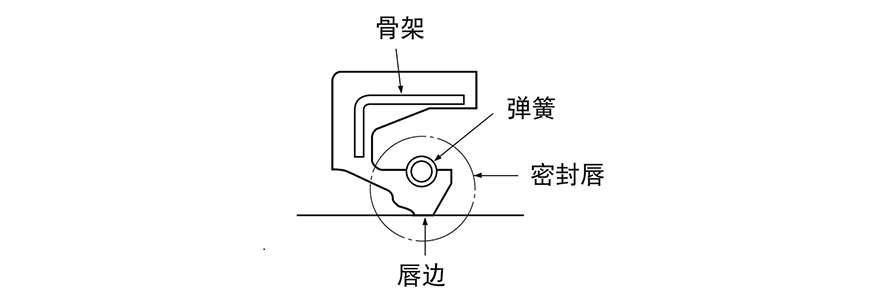

• 오일 씰은 가장 일반적으로 사용되는 접촉 씰입니다. 다양한 시나리오에 적합한 14,000개 이상의 SKF CR 시리즈 오일 씰이 있습니다. 일반적으로 스프링 가압입니다. 오일 씰은 또한 다중 층, 이중 층 또는 라인 접촉, 표면 접촉 및 기타 디자인을 가지고 있으며 재료도 다양합니다.
