앵귤러 접촉 베어링의 특징은 무엇입니까?

앵귤러 접촉 베어링은 산업 분야에서 일반적으로 사용되는 베어링의 한 종류입니다. 그렇다면 앵귤러 접촉 베어링의 특성은 무엇일까요?

I. 구조적 특성

1. 접촉각:

   앵귤러 접촉 베어링의 롤링 요소와 링의 레이스웨이 사이에는 접촉각이 있습니다. 접촉각의 크기는베어링이 축 방향 및 반경 방향 힘을 견딜 수 있는 능력을 결정합니다. 일반적으로 접촉각이 클수록 베어링이 축 방향 힘을 견딜 수 있는 능력이 더 강해집니다.

   일반적인 접촉각은 15°, 25°, 30°, 40° 등입니다.

2. 롤링 요소:

    강철 볼은 일반적으로 높은 하중 지지 용량과 강성을 가진 롤링 요소로 사용됩니다.

    롤링 요소의 수와 크기는 베어링의 사양 및 설계 요구 사항에 따라 결정됩니다.

3. 케이지:

   케이지의 기능은 롤링 요소를 분리하고 롤링 요소가 서로 충돌하고 마찰되는 것을 방지하며 롤링 요소가 레이스웨이에서 올바르게 굴러가도록 안내하는 것입니다.

   케이지의 재료에는 금속, 플라스틱 등이 있습니다. 재료마다 성능 특성이 다릅니다..

II. 성능 특성

1. 하중 지지 용량:

   앵귤러 접촉 베어링은 반경 방향 하중과 축 방향 하중을 모두 견딜 수 있으며, 높은 종합 하중 지지 용량을 가지고 있습니다.

   접촉각의 크기와 베어링의 구조 설계에 따라 베어링이 견딜 수 있는 축 방향 힘과 방사 방향 힘의 비율을 조정할 수 있습니다.

2. 회전 속도 성능:

   롤링 요소와 링의 레이스웨이 사이의 접촉은 점 접촉 또는 선 접촉이며 마찰 계수가 작기 때문에 앵귤러 접촉 베어링은 높은 회전 속도 성능을 가지고 있습니다

   고속 회전 기계 장비의 요구 사항을 충족할 수 있습니다

3. 정밀도 및 강성:

   앵귤러 접촉 베어링은 제조 정밀도가 높고 회전 정밀도와 안정성을 보장할 수 있습니다.

   동시에 컴팩트한 구조로 인해 강성이 높고 큰 하중과 충격을 견딜 수 있습니다.

4. 설치 및 조정:

   각도 접촉 베어링은 일반적으로 쌍으로 사용해야 합니다. 베어링 사이의 예압을 조정하면 베어링의 강성과 회전 정밀도를 개선할 수 있습니다.

   설치 시 베어링의 설치 방향과 피팅 정밀도에 주의하여 베어링의 정상적인 작동을 보장하세요.

앵귤러 접촉 베어링의 사용 방법은 다음과 같습니다:

I. 설치 전 준비

1. 베어링 확인:

   앵귤러 접촉 베어링을 설치하기 전에 베어링의 외관에 손상, 녹 등의 결함이 있는지 확인합니다.

   베어링의 크기가 요구 사항을 충족하는지 확인하고 설치 부분과의 피팅 정밀도를 보장합니다.

2. 설치 부분 청소:

   설치 부분 표면을 청소하여 기름 얼룩, 먼지 등의 불순물을 제거합니다.

   세척제나 용제를 사용하여 세척한 후 깨끗한 천으로 말립니다.

3. 설치 도구 준비:

   베어링의 크기와 설치 요구 사항에 따라 소켓, 렌치, 프레스 등의 적절한 설치 도구를 준비합니다.

II. 설치 프로세스

1. 쌍 설치:

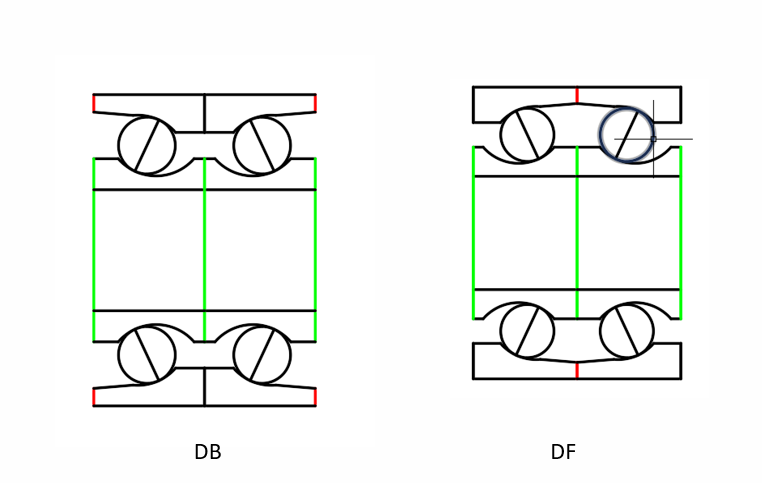

   각도 접촉 베어링은 일반적으로 쌍으로 사용해야 합니다. 설치하는 동안 축 방향 및 반경 방향 힘을 견디기 위해 두 베어링을 뒷면을 맞대거나 마주보게 설치합니다.

   설치 시 베어링의 설치 방향에 주의하여 접촉 각도의 올바른 방향을 보장합니다.

2. 예압 조정:

   설치 후 베어링 사이의 예압을 조정하여 베어링의 강성과 회전 정밀도를 개선해야 합니다.

   예압의 크기는 베어링의 축 방향 클리어런스를 측정하거나 특수 예압 조정 도구를 사용하여 결정할 수 있습니다.

3. 베어링 고정:

   예압을 조정한 후 베어링을 설치 부분에 고정하여 작동 중에 베어링이 변위되는 것을 방지해야 합니다.

   볼트, 너트, 위치 핀과 같은 고정 부품을 사용하여 고정할 수 있습니다.

III. 사용 및 유지관리

1. 윤활:

   앵귤러 접촉 베어링은 마찰과 마모를 줄이고 베어링의 수명을 연장하기 위해 사용 중에 윤활해야 합니다.

   베어링의 사용 조건 및 요구 사항에 따라 적절한 윤활 방법과 윤활제를 선택합니다.

2. 작동 모니터링:

   베어링 작동 중에 베어링의 온도, 진동, 소음과 같은 매개변수를 정기적으로 모니터링하여 베어링의 작동 상태가 정상인지 판단합니다.

   비정상적인 조건이 발견되면 검사를 위해 기계를 제때 멈추고 원인을 찾아 처리합니다.

3. 유지관리:

   세척, 윤활, 검사 등을 포함하여 베어링을 정기적으로 유지관리합니다.

   베어링이 손상되거나 심하게 마모된 것으로 발견되면 제때 교체해야 합니다.
