절연 베어링이란?

절연 베어링 은 전류가 통과하는 것을 방지하도록 설계된 특수 유형의 베어링입니다. 이들은 모터, 발전기 및 기타 고부하, 고주파 회전 장비에서 널리 사용됩니다. 절연 베어링 의 주요 목적은 전류가 베어링을 통해 흐를 때 발생하는 전기 부식을 방지하여 베어링을 보호하고 장비의 수명을 연장하는 것입니다.

현대 산업 장비에서 전기 부식은 일반적이고 심각한 문제로, 특히 변속기에서 구동되는 모터에서 문제가 됩니다. 모터가 작동할 때 종종 축 전압이 생성됩니다. 이 전류는 베어링 회로를 통해 접지로 흐를 수 있으며, 그 결과 베어링의 롤링 요소와 레이스웨이 사이에 전기 아크가 형성됩니다. 미세한 전기 아크조차도 베어링 표면에서 국부적으로 열을 발생시켜 피팅, 벗겨짐, 그리고 결국 조기 베어링 고장을 초래할 수 있습니다. 절연 베어링은 베어링의 내링, 외링 또는 롤링 요소에 절연층을 추가하여 전류의 통과를 효과적으로 방지하고 전기 부식을 근본적으로 제거합니다.

1.절연 베어링의 작동 원리

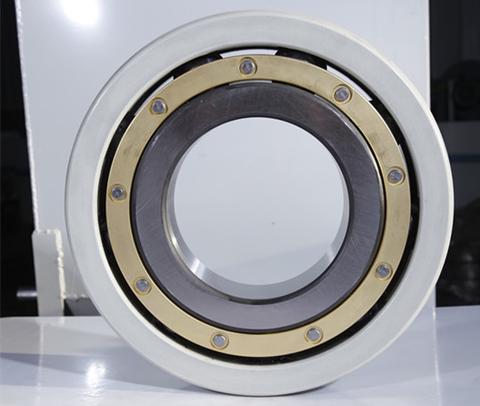

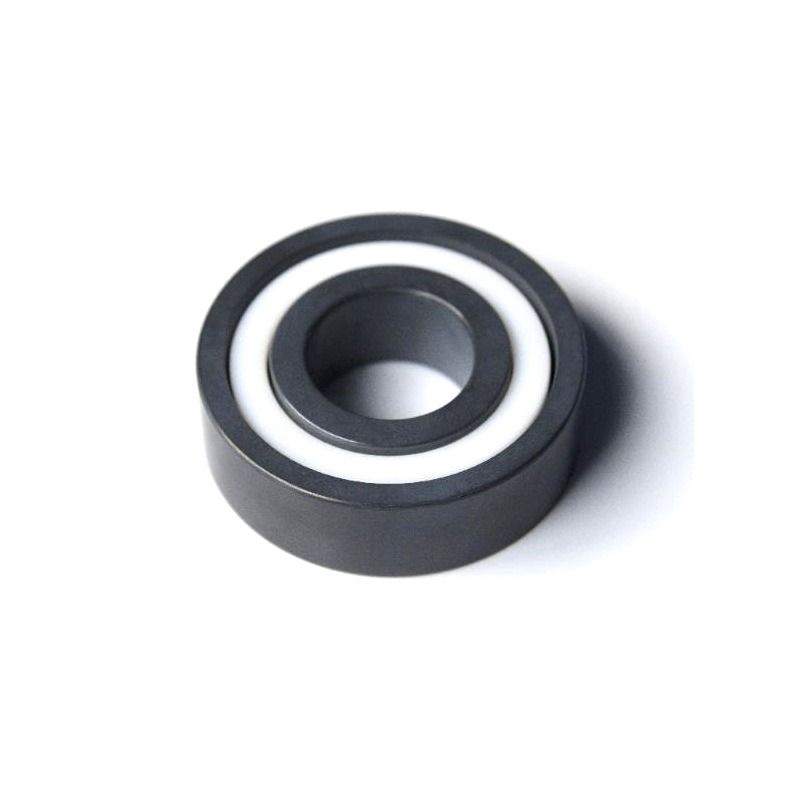

절연 베어링 은 내링 또는 외링에 고성능 절연 재료인 알루미나 또는 유리 섬유로 코팅되어 있습니다. 이러한 재료는 베어링의 기계적 강도와 내구성을 유지하면서도 우수한 전기 절연 성능을 제공합니다. 일부 응용 분야에서는 베어링의 절연 특성을 더욱 향상시키기 위해 세라믹 볼도 사용됩니다. 세라믹 재료는 높은 경도와 내마모성을 가질 뿐만 아니라 우수한 전기 절연성도 제공합니다.

절연 베어링의 절연층은 수천 볼트의 전기를 견딜 수 있어 모터 시스템의 축 전류를 효과적으로 격리하고 전류가 베어링을 통과하는 것을 방지합니다. 높은 전압과 높은 주파수 조건에서도 절연층은 전기 절연 특성을 유지하여 롤링 요소와 레이스웨이를 전기 부식으로부터 보호합니다.

2.절연 베어링의 주요 장점

I.전기 부식 방지: 절연 베어링의 가장 두드러진 장점은 전류가 베어링을 통과할 때 발생하는 전기 부식을 효과적으로 방지할 수 있다는 점입니다. 베어링 구성 요소를 통한 전류 흐름을 차단함으로써 베어링 표면 손상이 크게 줄어들어 서비스 수명이 연장됩니다.

II.장비 수명 연장: 전기 부식은 베어링을 손상시킬 뿐만 아니라 전체 장비의 성능과 신뢰성에도 영향을 미칠 수 있습니다. 절연 베어링을 사용하면 전기 부식으로 인한 장비 고장을 줄여 전동기 및 기타 회전 장비의 서비스 수명을 연장합니다.

III.장비 신뢰성 향상: 많은 산업 응용 분야에서 장비의 안정성과 신뢰성은 매우 중요합니다. 절연 베어링은 모터와 발전기의 가동 시간을 증가시켜 베어링 고장으로 인한 가동 중단과 유지 관리를 줄입니다.

IV.다양한 절연 재료 선택: 절연 베어링은 다양한 절연 재료를 제공하며, 여기에는 세라믹 코팅, 수지 코팅 또는 세라믹 볼이 포함되어 있어 다양한 응용 요구 사항을 충족합니다. 이러한 옵션은 최적의 절연 보호 및 기계적 성능을 제공합니다.

3.절연 베어링의 전형적인 응용 분야

절연 베어링은 여러 산업 및 응용 분야에서 중요한 역할을 하며, 특히 고주파 및 고전압 작동이 필요한 환경에서 그렇습니다. 주요 응용 분야는 다음과 같습니다:

I.모터 및 발전기: 특히 변속기에서 구동되는 모터 시스템에서 절연 베어링은 전류가 베어링을 통과하는 것을 방지하고 모터의 정상 작동을 보호합니다.

II.풍력 발전: 풍력 터빈에서 베어링은 고주파 및 고하중 조건에서 장시간 작동하며 전기 간섭에 취약합니다. 절연 베어링은 풍력 터빈 베어링의 수명을 효과적으로 연장하고 장비의 운영 효율성을 향상시킬 수 있습니다.

III.철도 교통: 전기 열차의 구동 모터는 고속 작동 중에 베어링의 안정성과 안전성을 보장해야 합니다.절연 베어링은 전기 간섭 하에서도 장비의 신뢰할 수 있는 작동을 보장합니다.

절연 베어링을 선택할 때는 특정 응용 시나리오와 요구 사항에 따라 적절한 절연 재료와 설계를 선택하는 것이 중요합니다. 이는 전기 부식에 대한 최대 보호를 보장하고 장비의 안정적인 작동을 보장합니다. 만약 귀하의 장비가 전기 간섭으로 인해 자주 베어링 고장을 겪고 있다면, 절연 베어링은 장비의 신뢰성과 수명을 향상시키기 위한 이상적인 선택입니다.

더 많은 정보가 필요하시면 언제든지 QIBR 에 문의해 주십시오.
