베어링의 정밀도 등급은 무엇입니까?

베어링의 정확도는: 일반적으로 치수 정확도와 회전 정확도로 구분됩니다.

• 치수 정확도(샤프트 및 하우징 설치와 관련):

1. 보어 직경, 외경, 너비 및 조립 너비에 대한 허용 편차
2. 롤러 그룹 내경 및 외경에 대한 허용 편차
3. 챔퍼 치수에 대한 허용 한계
4. 너비의 허용 변동

• 회전 정확도(회전 부품의 런아웃과 관련):

1. 내륜 및 외륜의 허용 반경 및 축 방향 런아웃
2. 내륜의 허용 측면 런아웃
3. 외경 표면 경사의 허용 편차
4. 스러스트 베어링의 레이스웨이 두께의 허용 편차
5. 테이퍼 보어 직경의 허용 편차 및 편차

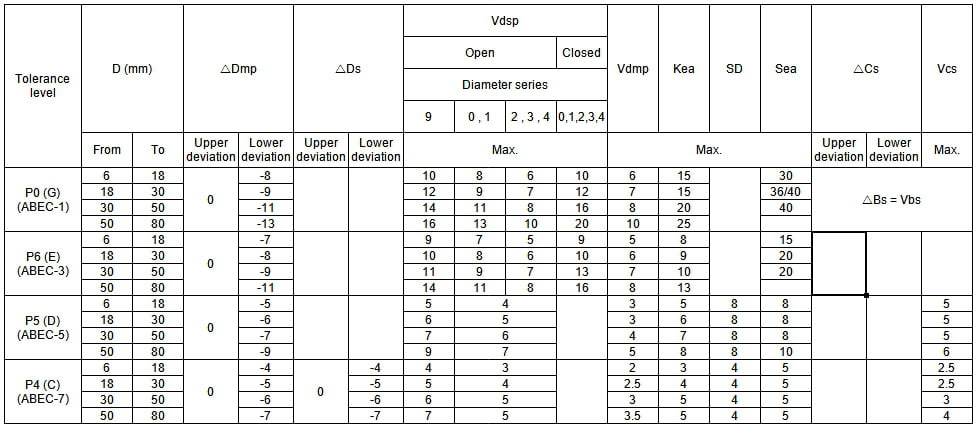

베어링의 표준 정밀도 수준은 6가지 등급으로 분류됩니다. 등급 0, 등급 6X, 등급 6, 등급 5, 등급 4, 등급 2. 베어링 정밀도는 등급 0에서 점진적으로 증가합니다.

베어링의 공차 등급은 주로 베어링이 지지하는 샤프트에 필요한 회전 정밀도에 따라 결정됩니다.

• 등급 0: 회전 정밀도가 10μm를 초과하는 일반 베어링 시스템에서 널리 사용됩니다. 일반적인 응용 분야로는 일반 공작 기계의 속도 변경 메커니즘, 자동차 및 트랙터의 이송 메커니즘, 일반 모터, 펌프, 범용 기계 및 농업 장비의 회전 메커니즘이 있습니다.
•  4등급 및 2등급: 회전 정밀도가 5μm 미만이거나 매우 높은 회전 속도가 필요한 초정밀 기기에 사용됩니다. 예로는 정밀 좌표 보링 머신, 정밀 연삭기의 기어 시스템, 정밀 기기 및 미터, 고속 카메라가 있습니다.
• 6등급 및 5등급: 회전 정밀도가 5-10μm 사이이거나 더 높은 회전 속도가 필요한 정밀 베어링 시스템에 적용됩니다. 예를 들어 일반 선반(전면 지지대의 경우 5등급, 후면 지지대의 경우 6등급)에 사용되는 베어링, 보다 정밀한 기기 및 미터, 정밀 회전 메커니즘이 있습니다.
