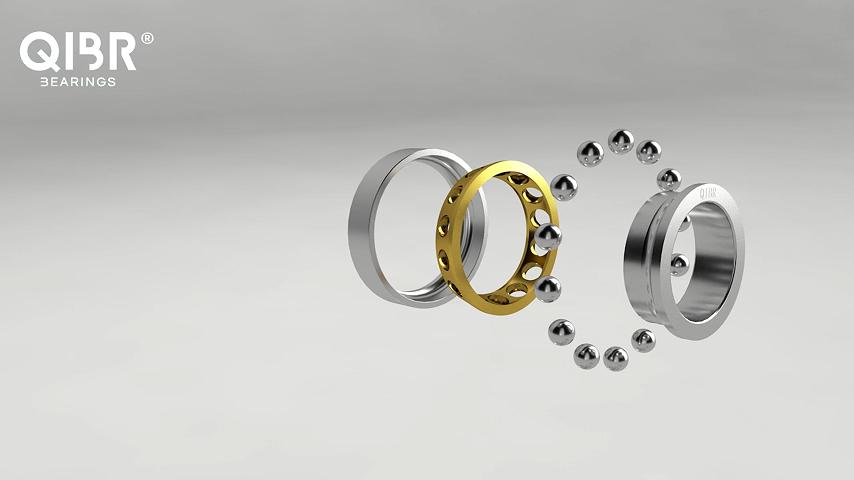

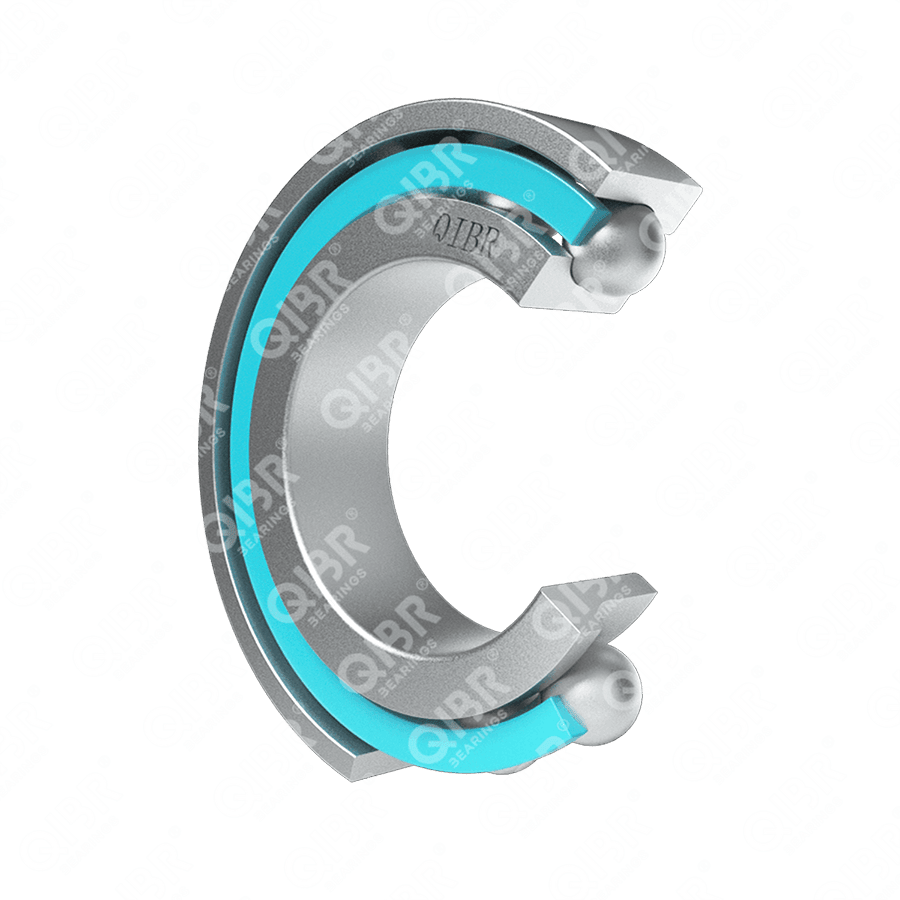

표준 앵귤러 콘택트 볼 베어링

Image may differ from product. See technical specification for details.

Standard:

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Range of Inner Ring Dia.:

10mm-280mm

Range of Outer Ring Dia.:

20mm-400mm

Range of Weight:

0.2kg-300kg

Material

GCr15, 52100, 100Cr6, SUJ2, Stainless Steel, German High Nitrogen Stainless Steel CRONIDUR30, Ceramic

Brand:

QIBR/OEM/Neutral

Package:

QIBR/Standard Industrial Package/OEM

Applications:

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Pairing Method:

DB, DF, DT, DBD, DBB, SU

4x1e83s3jbqpb3hh73xcbp6wms

Filters

NO. Product Product Number
1 7200 7200 BEP
2 7201 7201 BEP
3 7301 7301 BE-2RZP
4 7301 7301 BEP
5 7202 7202 BE-2RZP
6 7202 7202 BEP
7 7302 7302 BE-2RZP
8 7302 7302 BEP
9 7203 7203 BE-2RZP
10 7203 7203 BEP
11 7203 7203 BEY
12 7303 7303 BE-2RZP
13 7303 7303 BEP
14 7204 7204 BE-2RZP
15 7204 7204 BEP
16 7304 7304 BE-2RZP
17 7304 7304 BEP
18 7205 7205 BE-2RZP
19 7205 7205 BEP
20 7205 7205 BEY
21 7305 7305 BE-2RZP
22 7305 7305 BEP
23 7305 7305 BEY
24 7206 7206 BE-2RZP
25 7206 7206 BEP
26 7306 7306 BE-2RZP
27 7306 7306 BEP
28 7207 7207 BE-2RZP
29 7207 7207 BEP
30 7307 7307 BE-2RZP
31 7307 7307 BEP
32 7208 7208 BE-2RZP
33 7208 7208 BEP
34 7308 7308 BE-2RZP
35 7308 7308 BEP
36 7209 7209 BE-2RZP
37 7309 7309 BE-2RZP
38 7309 7309 BEP
39 7210 7210 BE-2RZP
40 7210 7210 BEP
41 7310 7310 BE-2RZP
42 7211 7211 BE-2RZP
43 7211 7211 BEP
44 7311 7311 BEP
45 7212 7212 BEP
46 7312 7312 BEP
47 7213 7213 BEP
48 7313 7313 BEP
49 7214 7214 BEP
50 7314 7314 BEP
51 7215 7215 BEP
52 7315 7315 BEP
53 7216 7216 BEP
54 7316 7316 BEP
55 7316 7316 BEM
56 7217 7217 BEP
57 7317 7317 BEP
58 7317 7317 BEM
59 7218 7218 BEP
60 7318 7318 BEP
61 7318 7318 BEM
62 7219 7219 BEP
63 7319 7319 BEP
64 7319 7319 BEM
65 7220 7220 BEP
66 7320 7320 BEM
67 7320 7320 BEP
68 7321 7321 BEP
69 7222 7222 BEP
70 7322 7322 BEY
71 7322 7322 BEM
72 7224 7224 BM
73 7326 7326 BM
74 7228 7228 BM
75 7256 7256 BM
76 7200 7200 BECBP
77 7201 7201 BECBP
78 7202 7202 BECBP
79 7202 7202 ACCBM
80 7302 7302 BECBP
81 7203 7203 BECBP
82 7203 7203 BECBM
83 7203 7203 ACCBM
84 7303 7303 BECBP
85 7204 7204 BECBP
86 7204 7204 BECBPH
87 7204 7204 BECBY
88 7204 7204 BECBM
89 7204 7204 ACCBM
90 7304 7304 BECBP
91 7304 7304 BECBPH
92 7304 7304 BECBM
93 7304 7304 BECBY
94 7304 7304 ACCBM
95 7205 7205 BECBP
96 7205 7205 BECBY
97 7205 7205 BECBM
98 7205 7205 BECBPH
99 7205 7205 ACCBM
100 7305 7305 BECBP

QIBR 정밀 앵귤러 콘택트 볼 베어링은 베어링 강성을 강화하고 소음과 진동을 줄이며 고속 성능을 향상시키고 서비스 수명을 연장하는 솔루션을 제공합니다.

  • QIBR 정밀 앵귤러 콘택트 볼 베어링은 더 많은 수의 대형 세라믹 볼을 사용하고 홈 곡률 반경 계수가 더 큰 설계를 사용하여 강성을 크게 향상시켜 베어링의 예압을 크게 높입니다.

  • 소음 및 진동 감소: 베어링 소음과 진동을 줄이기 위해 베어링 레이스웨이의 물결 모양과 표면 거칠기를 최적화하고, 가이드 클리어런스가 최적화된 경량 케이지를 사용합니다.

  • 신뢰성 및 수명: 베어링은 고순도 베어링 강으로 만들어졌으며, 베어링 블랭크 가공 중 오스테나이트 입자와 카바이드 크기 미세화를 통해 신뢰성과 수명이 향상되었습니다. 이는 베어링의 접촉 피로 수명을 크게 개선합니다. 내부 및 외부 레이스웨이의 표면은 진공 이온 질화 처리를 거쳐 베어링의 내마모성을 크게 향상시킵니다.

  • 고속 성능: QIBR QHCG... 시리즈 베어링과 같은 고속 응용 분야의 경우 최대 300만(오일-공기 윤활) 및 200만(그리스 윤활)의 속도 계수 DmN 값을 갖는 초고속 설계가 사용됩니다.

QIBR 정밀 앵귤러 콘택트 볼 베어링

고속 정밀 앵귤러 콘택트 볼 베어링은 다양한 정밀 등급으로 제공됩니다. 표준 정밀도는 ISO 클래스 4(ABEC 7), P4A(ISO 클래스 4보다 회전 정확도가 높은 ISO 클래스 4의 치수 정확도) 및 ISO 클래스 2(ABEC)입니다. 9)

QIBR 정밀 앵귤러 콘택트 볼 베어링 예압 방법 및 특성

앵귤러 콘택트 볼 베어링 축방향 예압은 예압을 적용하는 방법에 따라 위치 예압과 정압 예압의 두 가지 유형으로 분류할 수 있습니다.

  • 위치 예압: 위치 예압은 베어링의 축 방향 위치가 사용 중에 비교적 변하지 않는 방법을 말합니다. 필요한 예압은 두 베어링 사이의 스페이서 너비를 조정하여 얻을 수 있습니다. 또 다른 방법은 일치하는 베어링 쌍의 내부 또는 외부 링의 끝면에 일정량의 사전 변형을 연삭하여 설치 시 예압을 얻는 것입니다. 위치 예압은 베어링 지지 시스템의 강성을 크게 향상시킵니다.

  • 일정 압력 예압: 일정 힘 예압이라고도 알려진 이 방법은 베어링의 축 방향 예압이 작동 중에 일정하게 유지되도록 합니다. 예압은 스프링의 압축을 조정하여 달성됩니다. 위치 예압과 비교할 때, 일정 압력 예압은 동일한 예압에서 지지 시스템의 축 방향 강성을 개선하는 데 덜 효과적입니다. 그러나 위치 예압의 경우 샤프트의 열 팽창과 내부 및 외부 링 사이의 온도 차이로 인한 반경 방향 간극의 변화가 예압 변형량에 영향을 미칠 수 있는 반면, 일정 압력 예압에는 이러한 문제가 없습니다. 일반적으로 높은 강성이 필요할 때는 위치 예압이 선호되는 반면, 일정 압력 예압은 고속 응용 분야에 더 적합합니다.

QIBR 정밀 앵귤러 콘택트 볼 베어링 페어링

베어링 부하 용량과 강성을 높이기 위해 공작 기계 스핀들에 사용되는 앵귤러 콘택트 볼 베어링은 일반적으로 쌍 또는 그룹으로 사용됩니다. 일반적인 방법에는 듀플렉스 또는 멀티 베어링 배열이 있습니다. 베어링을 페어링할 때, 다음 성능 매개변수는 두 베어링 사이에서 제어되어야 합니다.

  1. 두 개의 정밀 앵귤러 콘택트 볼 베어링 사이의 평균 내경과 외경의 톱니.

  2. 두 개의 정밀 앵귤러 콘택트 볼 베어링 사이의 내부 링과 외부 링의 방사형 런아웃 톱니.

  3. 두 개의 정밀 앵귤러 콘택트 볼 베어링 사이의 실제 접촉각의 톱니.

  4. 인접한 정밀 앵귤러 콘택트 볼 베어링 사이의 돌출 톱니.
