VSI 25 0955 N

Weight
149 kg
Outer diameter (Da)
1055 mm
Outer diameter centring length (Da ZT-IT8)
1053 mm

We will provide you with the most suitable solution.

VSI 25 0955 N

Image may differ from product. See technical specification for details.

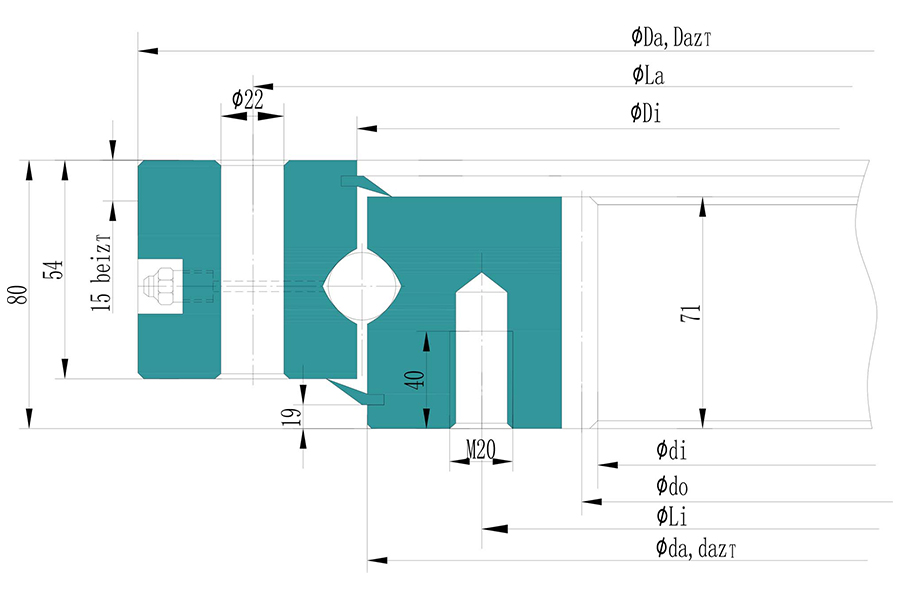

Weight : 149 kg
Outer diameter (Da) : 1055 mm
Outer diameter centring length (Da ZT-IT8) : 1053 mm
Inner diameter (di) : 810 mm
Internal diameter on outer ring (Di) : 953 mm
External diameter on inner ring (da) : 957 mm
External bolt circle diameter (La) : 1015 mm
Internal bolt circle diameter (Li) : 894 mm
Number of bolt holes at outer/internal ring (nB) : 30
MAX radial load (frictional contact) : 363.3 KN
Gear P.C.D. : 830 mm
Module : 10 mm
Number of teeth (z) : 83
Nominal tooth force (Fz norm) : 68 KN
MAX permissible tooth force : 99 KN
Axial dynamic capacities : 500 KN
Axial static capacities : 2850 KN
Radial dynamic load : 330 KN
Radial static load : 1280 KN
Gear type : Internal Gear
VSI 25 0955 N

VSI 25 0955 N 선회 베어링의 특징 및 장점

컴팩트한 디자인: 컴팩트한 구조로 공간이 제한된 환경에 설치할 수 있으며, 적용 범위가 더 넓습니다.

높은 하중 용량: 축 방향, 방사방향 및 전복 모멘트를 동시에 견딜 수 있어 중장비 적용에 적합합니다.

뛰어난 정밀도: 사용 중 높은 정밀도를 유지하고 장비 작동 오류를 줄입니다.

고온 및 내마모성: 내마모성과 강도가 좋은 고온 베어링 강으로 제작되었습니다.

적용 분야: 리프팅 기계, 엔지니어링 기계, 운송 기계, 광산 기계, 야금 기계, 의료 장비, 선박, 군함, 레이더, 풍력 발전 및 기타 분야에서 널리 사용됩니다.

QIBR - VSI 25 0955 N 선회 베어링 최적화

그리스 교체: SFK, Mobil, Krupp 등과 같은 다른 그리스로 그리스를 교체하여 베어링의 작업 성능과 사용 조건을 최적화합니다.

코팅 최적화: 아연 도금이나 니켈 도금과 같은 다른 코팅을 제공하여 내식성과 내마모성을 향상시키고 혹독한 환경에서의 서비스 수명을 연장합니다.

공정 최적화: 베어링 생산 공정을 최적화하고 베어링 작동 온도 범위를 늘리고 베어링 정확도와 안정성을 개선합니다.

추가 맞춤화: QIBR은 장비 요구 사항을 충족하기 위해 고객의 도면이나 장비 요구 사항에 따라 베어링 구조 설계를 최적화할 수 있습니다.

QIBR - VSI 25 0955 N 선회 지지 베어링 품질 관리

치수 측정: 다양한 전문 고정밀 기기를 사용하여 베어링의 여러 치수를 측정합니다. 최대 0.01mm의 가장 높은 정확도를 제공합니다.

회전 정확도: 다이얼 표시기를 사용하여 베어링 표면의 작은 결함이나 편차를 측정하며 측정 정확도는 최대 0.01mm입니다.

경도 측정: Leeb 경도 시험기를 사용하여 베어링 표면 경도를 측정하며 측정 정확도는 ±6HLD입니다.

금속 조직 분석: 전문 금속 조직 현미경을 사용하여 금속의 내부 금속 조직 구조를 분석합니다.기하학적 허용 오차: 진원도계를 사용하여 베어링 형상과 상대 위치를 측정합니다.

기하학적 허용 오차: 진원도계를 사용하여 베어링 형상과 상대 위치를 측정합니다.

소음 모니터링: 진동 측정기를 사용하여 작동 중 진동을 모니터링하고 소음 데이터를 얻습니다.

VSI
외륜은 높은 강도와 ​​인성을 가진 우수한 기계적 성능을 가지고 있습니다. 담금질 및 템퍼링(Q+T) 후 피로 저항성, 충격 저항성 및 우수한 저온 충격 인성을 나타냅니다.
내륜은 높은 강도와 ​​인성을 가진 우수한 기계적 성능을 가지고 있습니다. 담금질 및 템퍼링(Q+T) 후 피로 저항성, 충격 저항성 및 우수한 저온 충격 인성을 나타냅니다.
롤러와 볼은 모두 롤링 요소의 유형으로, 회전 지지 베어링의 가장 중요한 구성 요소이며 베어링 산업에서 가장 일반적으로 사용되는 롤링 요소입니다.
베어링의 외륜, 내륜, 롤러/볼 사이에 위치합니다. 케이지 역할을 하는 절연 블록입니다.
그 역할은 두 가지 목적을 갖습니다. 첫째, 베어링 내부의 윤활 그리스 또는 오일 손실을 방지하여 적절한 윤활을 보장합니다. 둘째, 베어링을 외부 먼지나 유해 가스로부터 보호하여 손상을 방지합니다.
